Kết quả là hệ thống có thiết bị tốt, phòng được thi công khá hoàn chỉnh, nhưng khi vận hành vẫn gặp các vấn đề như mất áp suất, áp suất dao động, không đạt cấp sạch, dòng khí đi sai hướng, nhiệt độ và độ ẩm khó ổn định hoặc xuất hiện nguy cơ nhiễm chéo giữa các khu vực.

Bài viết này của VCR sẽ phân tích cân bằng gió cấp - hồi - thải trong phòng sạch theo hướng kỹ thuật nhưng dễ hiểu, giúp chủ đầu tư, kỹ sư M&E, nhà máy và nhà thầu thi công phòng sạch hiểu rõ vai trò của từng dòng gió, mối liên hệ với áp suất, ACH, kiểm soát nhiễm, năng lượng và lựa chọn thiết bị.

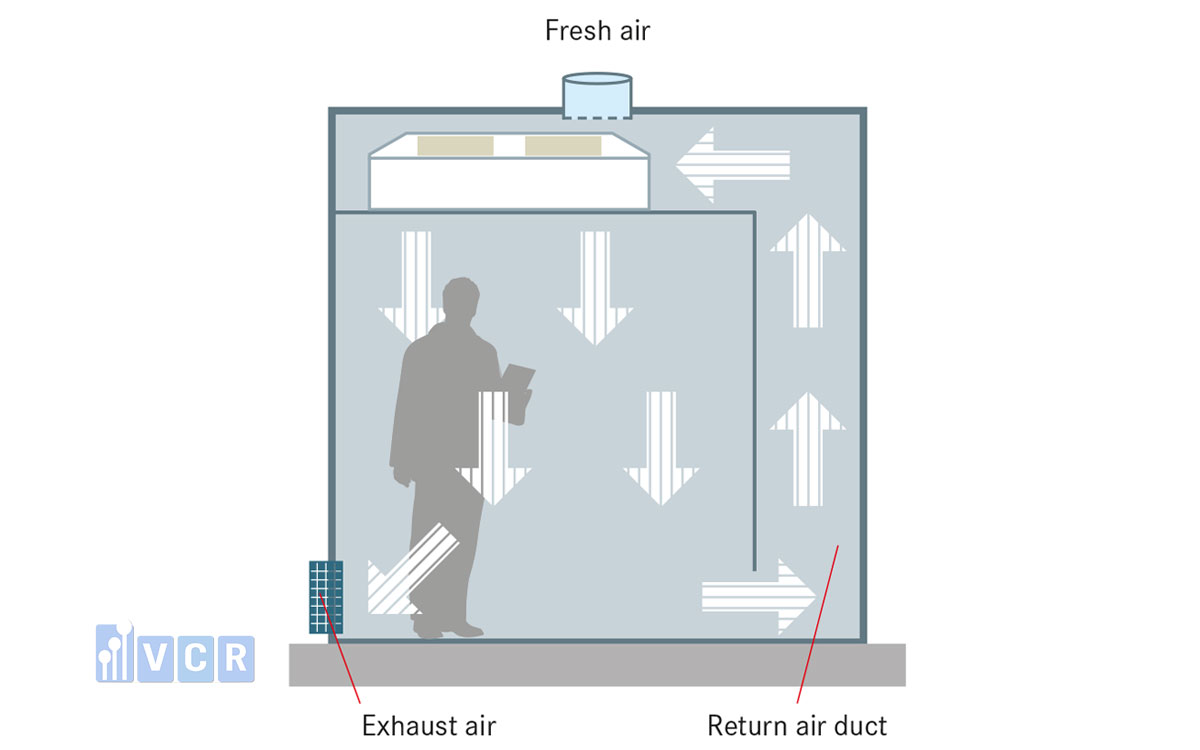

Gió cấp, gió hồi và gió thải trong phòng sạch là gì?

Gió cấp - supply air, nghĩa là lượng không khí đã được xử lý và cấp vào phòng sạch. Trong phòng sạch, gió cấp thường đã đi qua các cấp xử lý như lọc sơ cấp, lọc trung gian, làm lạnh, tách ẩm, gia nhiệt, tạo ẩm nếu cần, sau đó được cấp qua AHU, FFU hoặc HEPA box vào không gian cần kiểm soát. Gió cấp đóng vai trò đưa khí sạch vào phòng, duy trì số lần trao đổi khí, kiểm soát hạt bụi, hỗ trợ duy trì nhiệt độ, độ ẩm và tạo nền áp suất cho phòng.

Gió hồi - return air, nghĩa là lượng không khí được thu hồi từ phòng sạch để quay về AHU hoặc hệ thống xử lý không khí. Trong nhiều hệ thống phòng sạch, một phần lớn không khí trong phòng được tuần hoàn lại vì không khí này đã được lọc và kiểm soát tốt hơn so với không khí ngoài trời. Việc sử dụng gió hồi giúp giảm tải năng lượng, giảm lượng gió tươi cần xử lý và giúp hệ thống vận hành ổn định hơn. Tuy nhiên, gió hồi chỉ phù hợp khi không khí trong phòng không mang rủi ro ô nhiễm nghiêm trọng hoặc đã được đánh giá an toàn để tuần hoàn.

Gió thải - exhaust air, nghĩa là lượng không khí được thải ra ngoài hệ thống. Gió thải được sử dụng khi không khí trong phòng có chứa yếu tố không nên hồi về, chẳng hạn hơi hóa chất, mùi, dung môi, bụi hoạt chất, vi sinh, nhiệt thừa hoặc tác nhân có nguy cơ gây nhiễm chéo. Trong một số phòng sạch, gió thải chỉ chiếm một phần nhỏ. Trong các khu vực có rủi ro cao, gió thải có thể chiếm tỷ lệ lớn hoặc thậm chí toàn bộ lưu lượng không khí sau khi đi qua phòng.

Ba dòng gió này tạo nên nền tảng của cân bằng phòng sạch. Nếu gió cấp là lượng khí đi vào, gió hồi và gió thải là hai hướng chính để không khí rời khỏi phòng. Ngoài ra còn có một phần gió rò qua khe cửa, khe panel, cửa mở hoặc các vị trí không kín. Phần gió rò này tuy không phải lúc nào cũng được tính rõ như một nhánh ống gió, nhưng lại ảnh hưởng lớn đến áp suất phòng. Một phòng áp dương sẽ có xu hướng đẩy không khí ra ngoài qua khe hở. Một phòng áp âm sẽ có xu hướng hút không khí từ ngoài vào.

Trong phòng sạch, gió cấp không chỉ để làm mát như trong nhiều hệ thống HVAC dân dụng. Nó còn phải đủ sạch và đủ ổn định để kiểm soát hạt. Vì vậy, gió cấp thường liên quan đến các thiết bị như AHU, FFU, HEPA box và bộ lọc HEPA.

Gió hồi cũng không chỉ là “đường gió quay lại”. Vị trí hồi gió ảnh hưởng trực tiếp đến mô hình dòng khí trong phòng. Nếu hồi gió đặt sai, khí sạch có thể đi từ miệng cấp đến miệng hồi quá nhanh mà không quét qua vùng sản phẩm. Nếu hồi gió đặt gần nguồn bụi nhưng không có chiến lược kiểm soát phù hợp, hạt có thể bị kéo qua vùng thao tác. Nếu hồi gió bị cản bởi thiết bị, vật tư hoặc bố trí phòng, dòng khí có thể tạo vùng chết.

Gió thải càng cần được phân tích thận trọng. Không phải cứ có mùi hoặc bụi là tăng thải gió thật nhiều. Gió thải càng lớn, hệ thống càng cần gió bù. Nếu không bù đủ, áp suất phòng thay đổi. Nếu bù bằng gió tươi nhiều, tải lạnh và tải ẩm tăng. Nếu thải sai vị trí, nguồn ô nhiễm có thể lan ra trước khi được hút đi. Vì vậy, gió thải phải được thiết kế dựa trên nguồn phát sinh ô nhiễm, rủi ro sản phẩm, tiêu chuẩn áp dụng và chiến lược áp suất.

Một hệ thống phòng sạch thực phẩm ổn định không phải là hệ thống có từng dòng gió riêng lẻ thật mạnh, mà là hệ thống có ba dòng gió phối hợp đúng. Gió cấp đưa khí sạch vào đúng nơi. Gió hồi thu khí về đúng hướng. Gió thải loại bỏ đúng tác nhân cần loại bỏ. Khi ba yếu tố này cân bằng, phòng sạch mới có nền tảng để duy trì cấp sạch, áp suất và kiểm soát nhiễm ổn định.

Nguyên lý cân bằng gió và mối liên hệ với chênh áp phòng sạch

Nguyên lý cân bằng gió trong phòng sạch có thể hiểu đơn giản là lượng không khí đi vào và đi ra khỏi phòng phải được kiểm soát để tạo ra trạng thái áp suất mong muốn. Nếu gió cấp vào phòng lớn hơn tổng lượng gió hồi, gió thải và gió rò ra ngoài theo cách được kiểm soát, phòng có xu hướng áp dương. Nếu lượng gió thải hoặc gió hồi ra khỏi phòng lớn hơn gió cấp, phòng có xu hướng áp âm. Nếu gió vào và gió ra gần như cân bằng, phòng có thể ở trạng thái áp trung tính.

Trong phòng sạch, chênh áp không phải là một thông số phụ để theo dõi cho có. Nó là công cụ để định hướng dòng khí. Không khí luôn có xu hướng di chuyển từ nơi áp suất cao sang nơi áp suất thấp. Vì vậy, nếu muốn bảo vệ một phòng sạch hơn khỏi bụi từ khu vực bên ngoài, phòng đó thường được duy trì áp dương so với khu vực ít sạch hơn. Khi cửa mở hoặc có khe hở nhỏ, không khí sạch sẽ có xu hướng đi ra ngoài thay vì không khí bẩn đi vào.

Trong các khu vực có nguy cơ phát tán tác nhân ô nhiễm, áp âm có thể được sử dụng. Ví dụ, khu vực xử lý hóa chất, khu vực có mùi, khu vực bụi hoạt chất, khu vực vi sinh hoặc khu vực cần cô lập nguồn ô nhiễm có thể cần hút khí vào phòng thay vì đẩy khí ra ngoài. Khi phòng áp âm, không khí từ khu vực xung quanh đi vào phòng, giúp giữ tác nhân ô nhiễm bên trong và sau đó được thải ra qua hệ thống thải phù hợp.

Điều quan trọng là áp suất được tạo ra bởi sự chênh lệch có kiểm soát giữa các dòng gió. Nếu chỉ nhìn vào một quạt cấp hoặc một quạt thải riêng lẻ, rất khó hiểu trạng thái áp suất tổng thể. Một phòng có gió cấp lớn nhưng cũng có gió thải rất lớn vẫn có thể không áp dương. Một phòng có gió cấp vừa phải nhưng hồi gió ít và rò gió ra ngoài được kiểm soát có thể duy trì áp dương ổn định. Một phòng bị hở cửa liên tục có thể mất áp dù trên bản vẽ đã tính đúng.

Trong thiết kế, cần xác định chiến lược áp suất theo phân cấp sạch và rủi ro nhiễm. Khu vực sạch hơn thường có áp suất cao hơn khu vực ít sạch hơn. Hành lang sạch, phòng đệm, phòng thay đồ, khu sản xuất, khu đóng gói, kho trung gian và khu thải bỏ vật tư cần được xem như một chuỗi áp suất. Nếu chuỗi áp suất sai, không khí có thể đi ngược từ khu vực rủi ro cao sang khu vực cần bảo vệ.

Ví dụ, nếu phòng sản xuất cần sạch hơn hành lang, phòng sản xuất nên áp dương so với hành lang. Nhưng nếu phòng sản xuất có phát sinh bụi hoạt chất cần cô lập, chiến lược có thể thay đổi, phòng có thể cần áp âm hoặc có hệ thống hút cục bộ để tránh phát tán. Vì vậy, không có một công thức áp dương hoặc áp âm áp dụng cho mọi phòng. Cân bằng gió phải phục vụ mục tiêu kiểm soát nhiễm của từng khu vực.

Một yếu tố thường bị bỏ qua là gió rò qua khe hở. Trong thực tế, phòng sạch không bao giờ kín tuyệt đối. Cửa, khe panel, vị trí xuyên tường, đèn, hộp kỹ thuật và các mối nối đều có thể tạo đường rò khí. Với phòng áp dương, một phần gió cấp dư sẽ thoát ra ngoài qua các khe hở này. Với phòng áp âm, không khí sẽ bị hút vào qua khe hở. Nếu độ kín phòng không tốt, hệ thống cần nhiều lưu lượng hơn để duy trì cùng một chênh áp. Điều này làm tăng chi phí vận hành và khiến áp suất khó ổn định.

Cân bằng gió cũng liên quan đến thời gian vận hành của thiết bị. Khi lọc mới, lưu lượng có thể đạt. Khi lọc bẩn dần, trở lực tăng, lưu lượng giảm và áp suất có thể thay đổi. Khi quạt thải chạy không đồng bộ với AHU, phòng có thể mất áp trong một số thời điểm. Khi cửa mở lâu, áp suất có thể sụt tạm thời. Vì vậy, hệ thống phòng sạch tốt cần được thiết kế và vận hành với tư duy động, không chỉ đạt áp suất trong một trạng thái lý tưởng.

Trong quá trình nghiệm thu, việc đo chênh áp giữa các phòng là bước quan trọng. Tuy nhiên, đo áp suất một lần không đủ để khẳng định hệ thống ổn định dài hạn. Cần xem áp suất khi cửa đóng, khi cửa mở, khi hệ thống vận hành đủ tải, khi lọc bắt đầu bẩn và khi có hoạt động sản xuất. Nếu áp suất dao động quá lớn, cần xem lại cân bằng gió cấp - hồi - thải, độ kín phòng, vận hành cửa và điều khiển quạt.

Cân bằng gió vì vậy là nền tảng của chiến lược áp suất. Muốn kiểm soát áp suất, phải kiểm soát lưu lượng. Muốn kiểm soát lưu lượng, phải hiểu quan hệ giữa gió cấp, gió hồi, gió thải và gió rò. Đây là nguyên lý cơ bản nhưng lại quyết định rất nhiều vấn đề trong thực tế vận hành phòng sạch.

Xem thêm: Tính toán lưu lượng gió thực tế so với thiết kế phòng sạch

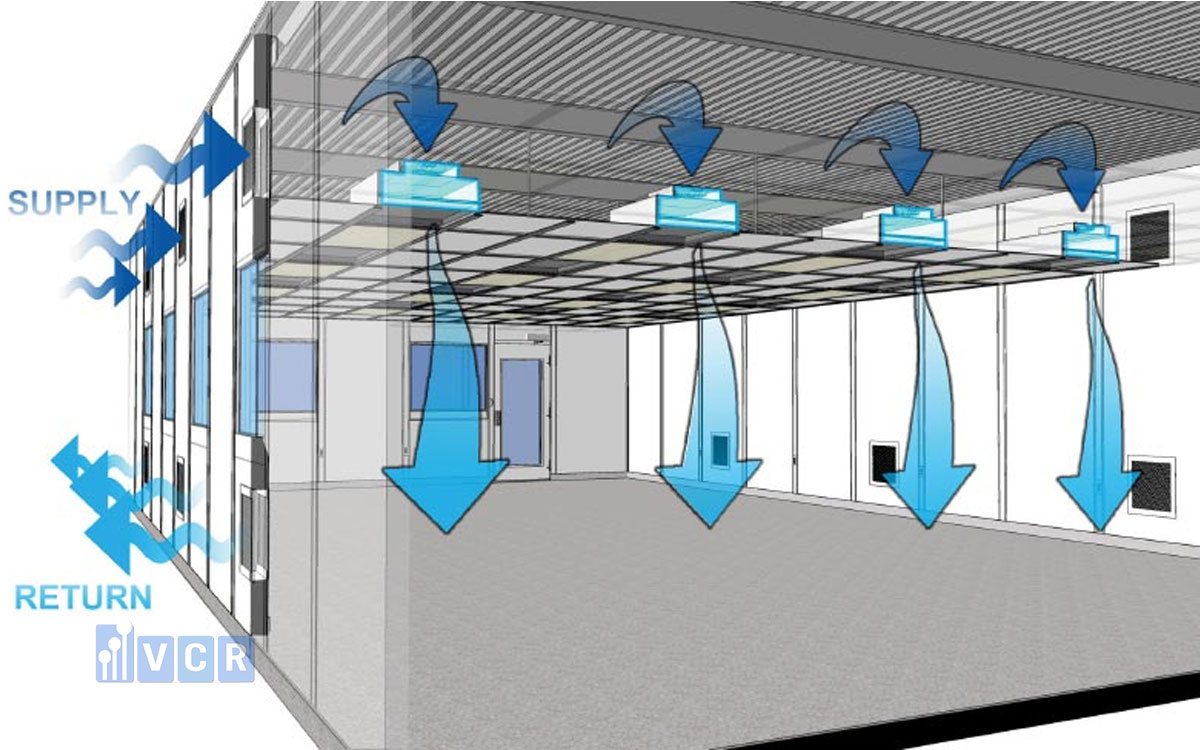

Vì sao cân bằng gió sai có thể làm phòng sạch không đạt cấp sạch?

Một phòng sạch có thể không đạt cấp sạch dù đã có hệ thống lọc tốt nếu cân bằng gió sai. Lý do là cấp sạch không chỉ phụ thuộc vào hiệu suất lọc, mà phụ thuộc vào cách không khí sạch được phân phối, cách hạt bụi được cuốn đi, cách áp suất được duy trì và cách nguồn ô nhiễm được kiểm soát. Khi cân bằng gió cấp - hồi - thải không đúng, phòng có thể xuất hiện nhiều vấn đề cùng lúc.

Trường hợp đầu tiên là thiếu gió cấp. Gió cấp không đủ sẽ làm giảm số lần trao đổi khí, khiến hạt bụi phát sinh trong phòng không được pha loãng và loại bỏ đủ nhanh. Phòng có thể khó đạt nồng độ hạt theo cấp sạch mục tiêu, đặc biệt trong trạng thái vận hành có người và thiết bị hoạt động. Thiếu gió cấp cũng có thể làm nhiệt độ và độ ẩm khó ổn định nếu hệ thống HVAC phải xử lý cả tải nhiệt, tải ẩm và tải hạt.

Trường hợp thứ hai là gió cấp đủ trên tổng lưu lượng nhưng phân phối sai. Nếu khí sạch chỉ tập trung ở một vùng, các vùng khác có thể thiếu kiểm soát. Một số khu vực có thể xuất hiện dead zone, nghĩa là vùng chết, nơi không khí ít được trao đổi, hạt bụi dễ tích tụ hoặc không được cuốn ra khỏi phòng hiệu quả. Vùng chết thường xuất hiện sau thiết bị lớn, góc phòng, khu vực bị che chắn hoặc nơi cấp hồi gió bố trí không hợp lý.

Trường hợp thứ ba là dòng khí ngắn mạch. Đây là hiện tượng không khí cấp vào đi nhanh đến cửa hồi hoặc cửa thải mà không đi qua vùng cần bảo vệ. Trên giấy, lưu lượng gió và ACH có thể đủ, nhưng trong thực tế, vùng sản phẩm lại không nhận được dòng khí sạch cần thiết. Dòng khí ngắn mạch thường xảy ra khi miệng cấp và miệng hồi đặt quá gần, hoặc khi bố trí thiết bị làm thay đổi hướng gió.

Trường hợp thứ tư là gió hồi sai vị trí. Gió hồi có nhiệm vụ thu không khí đã đi qua phòng về hệ thống xử lý. Nếu hồi gió đặt ở vị trí không phù hợp, nó có thể kéo hạt từ khu vực bẩn đi qua khu vực sạch hơn. Hoặc nó có thể không thu được hạt phát sinh tại vùng thao tác, khiến hạt lơ lửng lâu hơn. Trong một số phòng, hồi gió thấp có thể giúp cuốn hạt xuống dưới, nhưng trong phòng khác cần bố trí khác tùy theo nguồn hạt và dòng khí. Không có cách bố trí hồi gió duy nhất cho mọi phòng sạch.

Trường hợp thứ năm là gió thải quá lớn hoặc quá nhỏ. Nếu gió thải quá lớn mà không có gió bù phù hợp, phòng có thể mất áp dương hoặc chuyển sang áp âm không mong muốn. Khi đó, không khí từ khu vực ít sạch hơn có thể bị hút vào phòng sạch. Ngược lại, nếu gió thải quá nhỏ trong khu vực có nguồn ô nhiễm, hơi hóa chất, mùi, bụi hoạt chất hoặc vi sinh có thể tích tụ hoặc lan sang khu vực khác. Cả hai đều ảnh hưởng đến kiểm soát nhiễm.

Trường hợp thứ sáu là áp suất sai chiều. Một phòng cần sạch hơn nhưng lại thấp áp hơn khu vực xung quanh sẽ hút không khí bẩn vào. Một khu vực có nguy cơ ô nhiễm nhưng lại áp dương có thể đẩy tác nhân ra ngoài. Khi áp suất sai chiều, dù cấp lọc tốt, phòng vẫn có nguy cơ nhiễm chéo.
Mô hình dòng khí là yếu tố rất quan trọng trong các vấn đề trên. Mô hình dòng khí đúng giúp khí sạch đi qua vùng cần bảo vệ, cuốn hạt về điểm hồi hoặc điểm thải, đồng thời không kéo nguồn ô nhiễm đi qua sản phẩm. Mô hình dòng khí sai có thể làm hệ thống mất hiệu quả dù lưu lượng cao. Vì vậy, khi phòng không đạt cấp sạch, không nên chỉ hỏi “lọc có tốt không?” mà cần hỏi “không khí đang đi như thế nào?”.

Một vấn đề khác là cân bằng gió có thể thay đổi theo thời gian. Khi lọc bẩn, lưu lượng giảm. Khi cửa đóng không kín, áp suất thay đổi. Khi thêm thiết bị sản xuất, dòng khí bị cản. Khi tăng số người làm việc, hạt phát sinh tăng. Khi bổ sung quạt thải hoặc FFU mà không cân chỉnh lại, hệ thống cũ bị phá vỡ cân bằng. Do đó, phòng sạch từng đạt nghiệm thu vẫn có thể dần mất ổn định nếu không được kiểm tra định kỳ.

Cân bằng gió sai không phải lúc nào cũng thể hiện ngay bằng một lỗi rõ ràng. Có khi phòng vẫn mát, thiết bị vẫn chạy, đồng hồ vẫn hiển thị thông số bình thường nhưng khi đo hạt lại không đạt. Có khi áp suất đạt lúc cửa đóng nhưng mất khi vận hành. Có khi khu vực này quá sạch nhưng khu vực khác không đạt. Những dấu hiệu đó đều cần được xem xét từ góc độ cân bằng gió cấp - hồi - thải, thay vì chỉ thay lọc hoặc tăng công suất quạt một cách vội vàng.

Cân bằng gió trong các khu vực áp dương, áp âm và áp trung tính

Trong phòng sạch, cân bằng gió phải được thiết kế theo mục tiêu áp suất của từng khu vực. Không phải phòng nào cũng cần áp dương, cũng không phải khu vực nào áp âm cũng là xấu. Áp suất đúng hay sai phụ thuộc vào sản phẩm, quy trình, rủi ro nhiễm và phân cấp sạch.
Áp dương thường được sử dụng để bảo vệ khu vực sạch hơn khỏi không khí từ bên ngoài.

Khi phòng có áp suất cao hơn khu vực xung quanh, không khí trong phòng có xu hướng đi ra ngoài qua khe hở hoặc khi cửa mở. Điều này giúp hạn chế bụi và hạt từ khu vực ít sạch hơn xâm nhập vào phòng. Các khu vực thao tác sản phẩm nhạy cảm, phòng đóng gói sạch, khu vực sản xuất cần bảo vệ sản phẩm hoặc khu vực có cấp sạch cao hơn thường được cân nhắc áp dương.

Để tạo áp dương, gió cấp vào phòng thường phải lớn hơn tổng lượng gió hồi, gió thải và lượng rò ra theo tính toán. Tuy nhiên, áp dương không có nghĩa là cấp gió thật nhiều bất chấp. Nếu áp suất quá cao, cửa có thể khó mở, tiếng rít qua khe cửa tăng, dòng khí qua cửa có thể quá mạnh và hệ thống tốn năng lượng. Áp dương cần đủ để định hướng khí, không nên quá mức gây khó vận hành.

Áp âm thường được sử dụng khi cần giữ tác nhân ô nhiễm bên trong phòng. Những khu vực có mùi, hơi hóa chất, dung môi, bụi hoạt chất, vi sinh hoặc tác nhân có nguy cơ phát tán có thể cần áp âm so với khu vực xung quanh. Khi phòng áp âm, không khí từ ngoài có xu hướng đi vào phòng, sau đó được hút ra qua hệ thống thải. Cách này giúp giảm nguy cơ ô nhiễm lan sang khu vực khác.

Để tạo áp âm, gió thải hoặc tổng gió ra khỏi phòng thường lớn hơn gió cấp. Tuy nhiên, áp âm trong phòng sạch cần được thiết kế rất cẩn thận. Nếu khu vực bên ngoài không đủ sạch, áp âm có thể kéo bụi vào phòng và ảnh hưởng đến sản phẩm bên trong. Do đó, áp âm phù hợp hơn với khu vực cần cô lập nguồn ô nhiễm, không phải khu vực cần bảo vệ sản phẩm khỏi môi trường ngoài. Trong một số quy trình phức tạp, có thể cần kết hợp phòng đệm, lọc khí, hút cục bộ và chiến lược phân vùng rõ ràng.

Áp trung tính có thể dùng cho một số khu vực phụ trợ, kho, hành lang hoặc khu vực không yêu cầu định hướng áp suất rõ ràng. Tuy nhiên, trong phòng sạch, “trung tính” không có nghĩa là bỏ qua cân bằng gió. Dù không cần áp dương hoặc áp âm mạnh, khu vực vẫn cần được kiểm soát để không ảnh hưởng đến các phòng lân cận. Nếu một khu vực trung tính dao động áp suất quá lớn, nó có thể làm mất ổn định chuỗi áp suất của toàn bộ hệ thống.

Kiểm soát nhiễm là lý do chính để lựa chọn áp dương, áp âm hoặc áp trung tính. Nếu mục tiêu là bảo vệ sản phẩm, áp dương thường được ưu tiên. Nếu mục tiêu là cô lập nguồn ô nhiễm, áp âm có thể cần thiết. Nếu khu vực không có rủi ro đáng kể, áp trung tính có thể phù hợp. Nhưng trong mọi trường hợp, quyết định phải dựa trên phân tích rủi ro sản phẩm và quy trình.

Nhiễm ché là tình trạng một tác nhân từ khu vực này ảnh hưởng sang khu vực khác. Trong nhà máy dược phẩm, nhiễm chéo giữa các hoạt chất là vấn đề nghiêm trọng. Trong mỹ phẩm và thực phẩm chức năng, nhiễm chéo có thể ảnh hưởng đến chất lượng hoặc an toàn. Trong điện tử, hạt từ một công đoạn có thể ảnh hưởng đến công đoạn khác. Cân bằng gió và áp suất là một trong những công cụ để giảm rủi ro này.

Airlock hay phòng đệm khí giúp giảm trao đổi không khí trực tiếp giữa hai khu vực có cấp sạch hoặc áp suất khác nhau. Khi có airlock, áp suất có thể được tổ chức theo bậc, giúp giảm sốc áp khi mở cửa và hạn chế luồng khí không kiểm soát. Pass box cũng có vai trò tương tự đối với vật tư, giúp chuyển hàng giữa các khu vực mà không cần mở cửa lớn hoặc cho người đi qua.

Trong thiết kế thực tế, không nên áp dụng cùng một công thức cân bằng gió cho tất cả phòng. Phòng sản xuất, phòng cân, phòng pha chế, phòng đóng gói, phòng thay đồ, hành lang, airlock, kho sạch, phòng rửa, phòng thải bỏ và phòng kỹ thuật có thể cần chiến lược khác nhau. Một chuỗi áp suất đúng phải phản ánh mức độ sạch, nguồn ô nhiễm và luồng di chuyển người - vật tư.

Cân bằng gió vì vậy là công cụ để hiện thực hóa chiến lược áp suất. Nếu chiến lược áp suất chưa rõ, cân bằng gió sẽ thiếu cơ sở. Nếu cân bằng gió không đúng, chiến lược áp suất chỉ còn là ý tưởng trên bản vẽ.

Tham khảo: Phòng sạch thực phẩm năm 2026 xu hướng công nghệ và tiêu chuẩn mới trong sản xuất an toàn

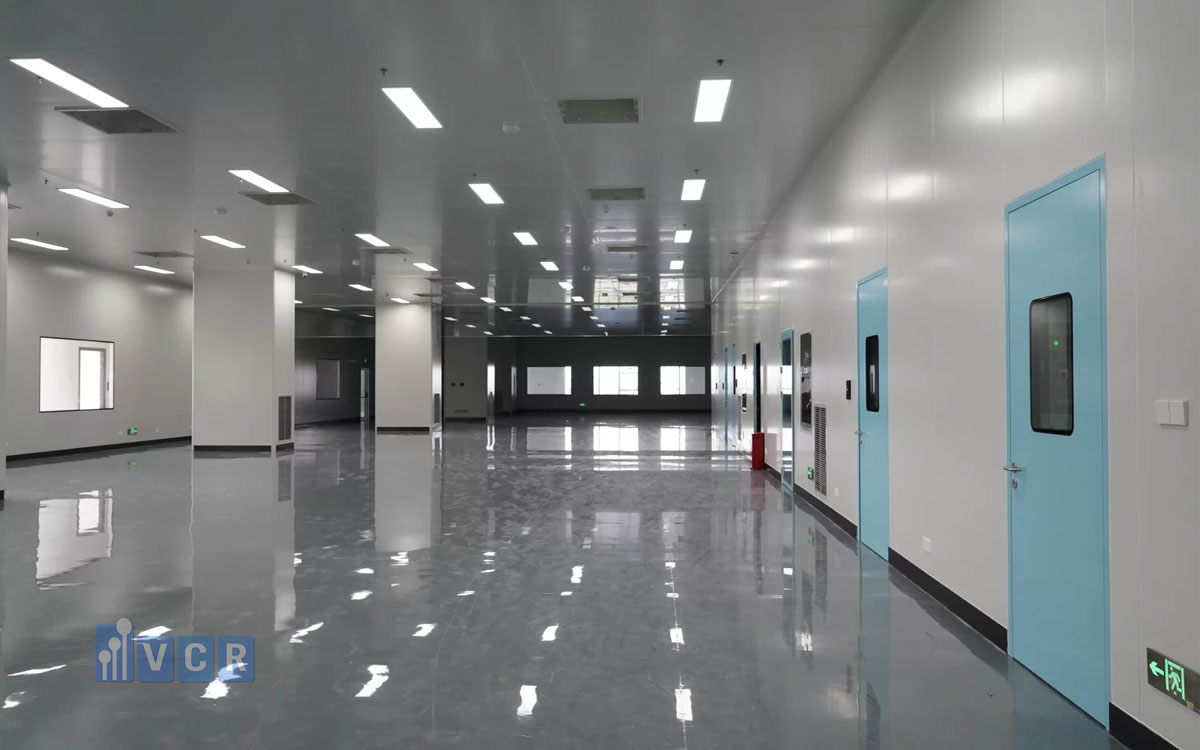

Liên hệ giữa gió cấp - hồi - thải với ACH, nhiệt độ, độ ẩm và năng lượng

ACH hay số lần trao đổi khí mỗi giờ thường được dùng để đánh giá lượng không khí được cấp vào phòng so với thể tích phòng. Gió cấp là cơ sở để tính ACH, nhưng cân bằng gió không chỉ dừng lại ở ACH. Một phòng có ACH đủ vẫn có thể gặp vấn đề nếu gió hồi, gió thải, gió bù, nhiệt độ, độ ẩm và năng lượng không được tính đồng bộ.

Gió cấp quyết định lượng khí sạch đưa vào phòng. Khi tăng gió cấp, ACH tăng, khả năng pha loãng hạt có thể tốt hơn. Tuy nhiên, tăng gió cấp cũng làm tăng yêu cầu xử lý nhiệt ẩm, tăng công suất quạt, tăng kích thước thiết bị và có thể làm thay đổi áp suất. Nếu tăng gió cấp mà không điều chỉnh hồi gió và thải gió, phòng có thể dư áp hoặc gây mất cân bằng với các khu vực lân cận.

Gió hồi giúp giảm tải năng lượng vì một phần không khí đã được xử lý được đưa về AHU để tiếp tục tuần hoàn. So với gió tươi từ bên ngoài, gió hồi thường có nhiệt độ và độ ẩm gần với điều kiện phòng hơn. Do đó, xử lý gió hồi thường tiết kiệm năng lượng hơn xử lý hoàn toàn gió tươi. Tuy nhiên, gió hồi chỉ nên sử dụng khi rủi ro ô nhiễm cho phép. Nếu không khí trong phòng có chứa tác nhân không nên tuần hoàn, hồi gió có thể làm tăng nguy cơ nhiễm chéo.

Gió thải giúp loại bỏ tác nhân ô nhiễm nhưng làm tăng nhu cầu gió bù, tức lượng không khí cần cấp thêm để bù cho lượng đã thải ra ngoài. Khi thải nhiều, hệ thống phải đưa vào nhiều gió bù hơn. Nếu gió bù là gió tươi, AHU phải xử lý thêm tải nhiệt và tải ẩm từ môi trường bên ngoài. Ở khí hậu nóng ẩm, điều này có thể làm tăng đáng kể chi phí vận hành.

Trong phòng sạch, năng lượng thường tiêu tốn nhiều cho quạt, làm lạnh, tách ẩm, gia nhiệt, lọc khí và vận hành liên tục. Nếu cân bằng gió không tối ưu, hệ thống có thể tốn năng lượng mà vẫn không đạt hiệu quả. Ví dụ, thải gió quá nhiều ở khu vực không cần thiết sẽ làm tăng tải gió tươi. Cấp gió quá nhiều để bù cho phòng hở sẽ làm tăng điện quạt và tải lạnh. Hồi gió quá ít trong khu vực có thể hồi an toàn sẽ làm hệ thống tốn năng lượng hơn.

Nhiệt độ và độ ẩm cũng chịu ảnh hưởng trực tiếp từ cân bằng gió. Nếu gió tươi nhiều, độ ẩm ngoài trời có thể làm tăng tải tách ẩm. Nếu gió hồi nhiều, điều kiện nhiệt ẩm có thể ổn định hơn nhưng phải bảo đảm không mang theo nguồn ô nhiễm. Nếu gió thải không đủ trong khu vực phát sinh nhiệt hoặc hơi, nhiệt độ và độ ẩm có thể tăng cục bộ. Nếu gió cấp quá mạnh vào một vùng, có thể gây lạnh cục bộ hoặc ảnh hưởng thao tác.

Trong phòng sạch dược phẩm, mỹ phẩm, thực phẩm chức năng, điện tử hoặc thiết bị y tế, nhiệt độ và độ ẩm không chỉ phục vụ sự thoải mái của người vận hành. Chúng có thể ảnh hưởng đến sản phẩm, bao bì, bột, linh kiện, tĩnh điện, vi sinh hoặc độ ổn định quy trình. Vì vậy, khi phân tích cân bằng gió, không thể chỉ nhìn vào áp suất và hạt bụi mà bỏ qua nhiệt ẩm.

Một ví dụ thường gặp là khu vực có quạt thải bổ sung sau khi nhà máy thay đổi quy trình. Nếu quạt thải lấy ra nhiều không khí hơn thiết kế ban đầu, phòng có thể mất áp, AHU phải cấp bù nhiều hơn, nhiệt độ dao động và độ ẩm khó kiểm soát. Nếu hệ thống không được cân bằng lại, vấn đề có thể xuất hiện ở nhiều phòng lân cận chứ không chỉ phòng vừa lắp quạt thải.

Một ví dụ khác là bổ sung FFU để tăng cấp sạch. FFU cấp thêm khí sạch cục bộ, nhưng cũng làm thay đổi phân bố dòng khí và tải nhiệt từ quạt. Nếu không đánh giá lại hồi gió, áp suất và điều kiện nhiệt ẩm, phòng có thể đạt hạt ở một số vị trí nhưng mất ổn định tổng thể.

Vì vậy, cân bằng gió cấp - hồi - thải là bài toán đồng thời của sạch, áp suất, nhiệt ẩm và năng lượng. Thiết kế tốt không phải là cấp càng nhiều gió càng tốt hay thải càng nhiều càng an toàn. Thiết kế tốt là xác định đúng lượng gió cần cấp, lượng gió có thể hồi, lượng gió phải thải và lượng gió cần bù để đạt mục tiêu kỹ thuật với chi phí vận hành hợp lý.

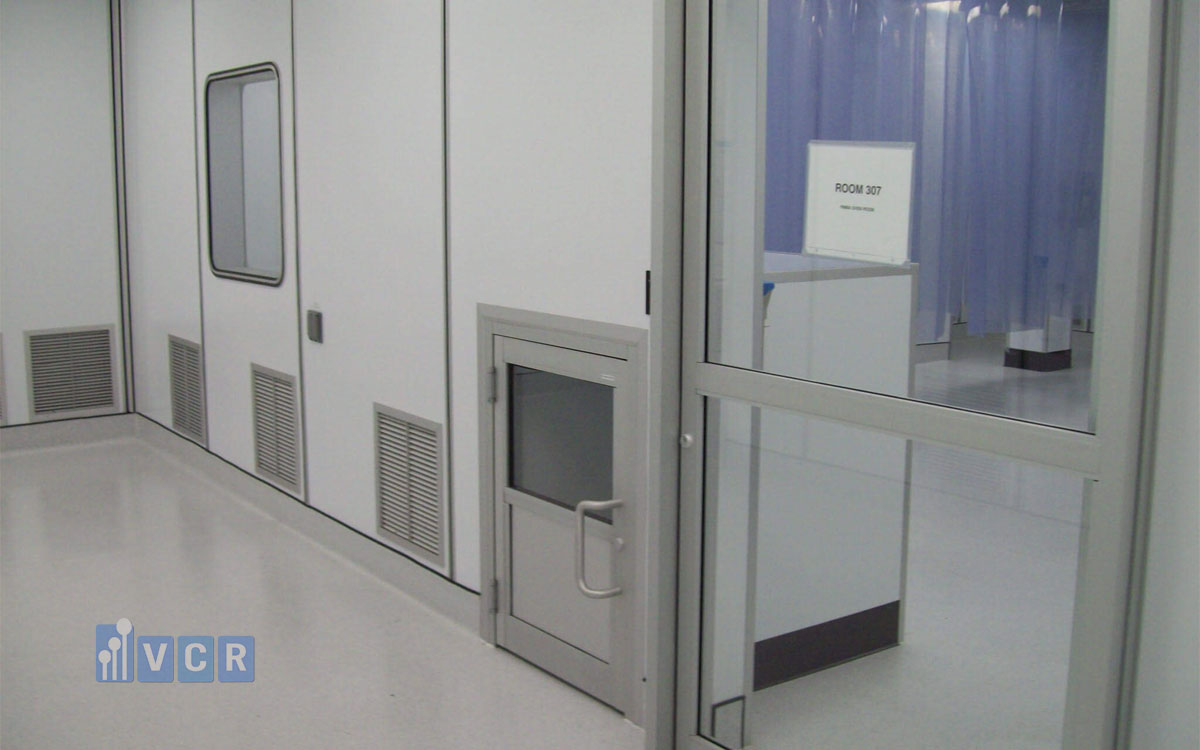

Thiết bị ảnh hưởng đến cân bằng gió trong phòng sạch

Cân bằng gió trong phòng sạch phụ thuộc nhiều vào thiết bị. Mỗi thiết bị trong hệ thống HVAC và phòng sạch đều có thể ảnh hưởng đến lưu lượng, áp suất, dòng khí và khả năng kiểm soát nhiễm. Nếu thiết bị được chọn sai hoặc lắp sai, cân bằng gió có thể không đạt dù tính toán ban đầu hợp lý.

AHU thường là thiết bị trung tâm trong hệ HVAC phòng sạch, có nhiệm vụ xử lý gió tươi, gió hồi, lọc khí, làm lạnh, tách ẩm, gia nhiệt, tạo ẩm nếu cần và cấp gió đến các khu vực. Khi phân tích cân bằng gió, AHU phải được xem xét về lưu lượng, cột áp, cấp lọc, khả năng xử lý nhiệt ẩm và khả năng điều khiển. Nếu AHU không đủ lưu lượng hoặc cột áp, các phòng cuối tuyến có thể thiếu gió, áp suất không đạt và ACH thực tế thấp hơn thiết kế.

FFU thường được lắp trên trần phòng sạch, tích hợp quạt và bộ lọc HEPA hoặc ULPA. FFU có thể giúp tăng lưu lượng khí sạch cục bộ và linh hoạt trong cải tạo. Tuy nhiên, FFU cũng ảnh hưởng đến cân bằng tổng thể. Khi lắp thêm FFU, lượng khí cấp vào khu vực thay đổi, dòng khí thay đổi và áp suất có thể thay đổi. Nếu hệ thống hồi gió hoặc thoát gió không đáp ứng, phòng có thể xuất hiện vùng áp cao cục bộ hoặc dòng khí không mong muốn.

HEPA box được dùng khi AHU cấp gió qua ống gió và cần lọc cuối trước khi khí vào phòng. HEPA box ảnh hưởng đến cân bằng gió vì mỗi hộp lọc có trở lực nhất định. Nếu trở lực cao hơn dự kiến hoặc lọc bẩn, lưu lượng qua từng điểm cấp có thể giảm. Nếu không có damper cân chỉnh hoặc không đo lưu lượng sau lắp đặt, một số HEPA box có thể dư gió, một số khác thiếu gió.

Damper là van điều chỉnh gió. Đây là thiết bị quan trọng để cân chỉnh lưu lượng trong ống gió. Không có damper, nhà thầu khó cân bằng lưu lượng giữa các nhánh, giữa các phòng hoặc giữa các miệng gió. Damper cần được bố trí ở vị trí có thể tiếp cận để điều chỉnh và bảo trì. Trong nhiều dự án, hệ thống không đạt lưu lượng không phải vì AHU yếu, mà vì thiếu hoặc bố trí damper không hợp lý.

Exhaust fan là quạt thải, kiểm soát lượng không khí được hút ra khỏi phòng hoặc khu vực. Trong phòng có hơi hóa chất, mùi, bụi, nhiệt hoặc vi sinh, quạt thải rất quan trọng. Tuy nhiên, quạt thải quá mạnh có thể làm mất áp dương hoặc kéo không khí từ khu vực không mong muốn vào phòng. Quạt thải quá yếu có thể không loại bỏ được nguồn ô nhiễm. Vì vậy, quạt thải phải được chọn theo lưu lượng cần thải, tổn thất đường ống, yêu cầu an toàn và chiến lược áp suất.

VAV hay Variable Air Volume, nghĩa là hệ thống điều chỉnh lưu lượng gió biến thiên. CAV là Constant Air Volume, nghĩa là hệ thống lưu lượng gió không đổi. Trong một số hệ thống phòng sạch, CAV được dùng để duy trì lưu lượng ổn định, đơn giản cho cân bằng và áp suất. VAV có thể giúp tiết kiệm năng lượng hoặc điều chỉnh theo nhu cầu, nhưng cần điều khiển tốt để không làm dao động áp suất. Việc chọn CAV hay VAV phụ thuộc vào yêu cầu cấp sạch, độ ổn định, chi phí và khả năng vận hành.

Cửa phòng sạch cũng ảnh hưởng đến cân bằng gió. Cửa không kín, gioăng hở, bản lề xệ hoặc mở thường xuyên đều làm thay đổi gió rò và áp suất. Với phòng áp dương, cửa hở làm tăng lượng gió thoát ra, khiến AHU phải cấp nhiều hơn để giữ áp. Với phòng áp âm, cửa hở có thể làm tăng lượng khí hút vào, ảnh hưởng đến hướng dòng khí và tải xử lý. Cửa liên động có thể cần thiết trong phòng đệm hoặc khu vực cần kiểm soát nghiêm ngặt.

Pass box ảnh hưởng đến cân bằng gián tiếp bằng cách giảm tần suất mở cửa lớn. Khi vật tư được chuyển qua pass box, phòng ít bị xáo trộn áp suất hơn so với việc mở cửa cho người và hàng đi qua. Air shower cũng ảnh hưởng gián tiếp khi giúp giảm bụi bám trên người hoặc hàng trước khi vào khu sạch, từ đó giảm tải hạt cho HVAC.

Panel phòng sạch, trần, sàn và các vị trí xuyên tường ảnh hưởng đến độ kín. Nếu phòng rò khí nhiều, cân bằng gió khó ổn định. Hệ thống có thể phải cấp nhiều hơn để giữ áp dương hoặc thải nhiều hơn để giữ áp âm. Điều này làm tăng năng lượng và khiến áp suất nhạy với việc mở cửa.

Thiết bị phòng sạch VCR cung cấp nhiều nhóm thiết bị liên quan đến cân bằng gió và kiểm soát phòng sạch cho các nhà thầu thi công phòng sạch, bao gồm AHU phòng sạch, FFU, HEPA box, air shower, pass box, cửa phòng sạch, panel phòng sạch, damper và phụ kiện liên quan. Tuy nhiên, lựa chọn thiết bị cần dựa trên phương án lưu lượng, cấp sạch, áp suất, kích thước lắp đặt và điều kiện thi công thực tế. Một thiết bị tốt nhưng đặt sai vị trí hoặc không phù hợp với cân bằng gió tổng thể vẫn có thể gây vấn đề.

Sai lầm phổ biến khi thiết kế và cân chỉnh gió cấp - hồi - thải

Sai lầm phổ biến nhất là chỉ tính gió cấp mà không tính đầy đủ gió hồi và gió thải. Nhiều dự án tính ACH, chọn lưu lượng cấp, chọn AHU hoặc FFU, nhưng lại chưa phân tích rõ không khí sẽ rời khỏi phòng bằng đường nào. Nếu gió ra không được tính đúng, áp suất có thể không đạt. Phòng có thể dư gió trên bản vẽ nhưng vẫn mất áp hoặc tạo dòng khí không mong muốn.

Sai lầm thứ hai là bố trí hồi gió sai vị trí. Hồi gió không chỉ để thu không khí về AHU, mà còn định hình hướng dòng khí trong phòng. Nếu hồi gió đặt quá gần miệng cấp, dòng khí có thể ngắn mạch. Nếu hồi gió bị che bởi thiết bị hoặc vật tư, một số vùng trong phòng có thể thiếu trao đổi khí. Nếu hồi gió kéo khí từ nguồn bụi qua vùng sản phẩm, rủi ro nhiễm tăng.

Sai lầm thứ ba là không tính gió rò qua cửa và khe hở. Trong phòng sạch áp dương hoặc áp âm, gió rò là một phần của cân bằng áp suất. Nếu cửa không kín, panel hở hoặc nhiều vị trí xuyên tường chưa xử lý tốt, lưu lượng rò có thể lớn hơn dự kiến. Khi đó, hệ thống khó duy trì áp suất và tiêu tốn năng lượng hơn.

Sai lầm thứ tư là không bù đủ gió thải. Khi lắp quạt thải cho khu vực có mùi, hóa chất hoặc bụi, nhiều dự án chỉ tính lưu lượng hút ra mà quên tính gió bù. Nếu gió thải tăng nhưng gió cấp không tăng tương ứng, áp suất phòng và các khu vực lân cận thay đổi. Đây là nguyên nhân phổ biến gây mất áp dương sau khi cải tạo.

Sai lầm thứ năm là dùng quạt thải quá mạnh. Tâm lý “hút mạnh cho an toàn” có thể làm phòng bị áp âm ngoài ý muốn, kéo bụi từ hành lang hoặc khu vực phụ trợ vào phòng. Với khu vực cần bảo vệ sản phẩm, điều này có thể gây rủi ro lớn. Quạt thải cần đúng lưu lượng, không phải càng mạnh càng tốt.

Sai lầm thứ sáu là không có damper để cân chỉnh. Thiết kế trên giấy luôn có sai số khi đi vào thực tế. Đường ống gió, lọc, miệng gió, trở lực và lắp đặt đều có thể khác dự kiến. Nếu không có damper hoặc điểm điều chỉnh phù hợp, nhà thầu khó cân bằng hệ thống sau thi công. Khi đó, việc đạt lưu lượng từng phòng và áp suất từng khu vực trở nên khó khăn.

Sai lầm thứ bảy là không đo lưu lượng sau thi công. Lưu lượng thiết kế không đồng nghĩa với lưu lượng thực tế. Cân bằng lưu lượng gió cần được thực hiện bằng đo đạc tại hiện trường. Nếu không đo, không ai biết phòng nào đang thiếu gió, phòng nào dư gió, HEPA box nào không đạt hoặc quạt thải có đúng lưu lượng không.

Sai lầm thứ tám là không tính lọc bẩn theo thời gian. Khi lọc mới, hệ thống có thể đạt lưu lượng. Sau một thời gian, lọc bám bụi, trở lực tăng, lưu lượng giảm và áp suất thay đổi. Nếu không theo dõi chênh áp lọc và có kế hoạch thay lọc, phòng có thể dần mất cân bằng dù ban đầu nghiệm thu đạt.

Sai lầm thứ chín là thay đổi thiết bị nhưng không cân bằng lại hệ thống. Bổ sung FFU, thay HEPA box, lắp thêm quạt thải, đổi công năng phòng, tăng số người hoặc thêm thiết bị sản xuất đều có thể làm thay đổi cân bằng gió. Nếu không đo lại và điều chỉnh, hệ thống có thể không còn đúng như thiết kế ban đầu.

Commissioning - chạy thử và cân chỉnh, Validation - thẩm định là hai bước rất quan trọng trong phòng sạch. Một hệ thống chưa được cân chỉnh và thẩm định đầy đủ có thể vận hành được nhưng chưa chắc đạt cấp sạch, áp suất và kiểm soát nhiễm theo yêu cầu.
Những sai lầm trên cho thấy cân bằng gió không phải là phần phụ cuối dự án. Nó phải được tính từ thiết kế, kiểm soát trong thi công, đo đạc sau lắp đặt và duy trì trong vận hành.

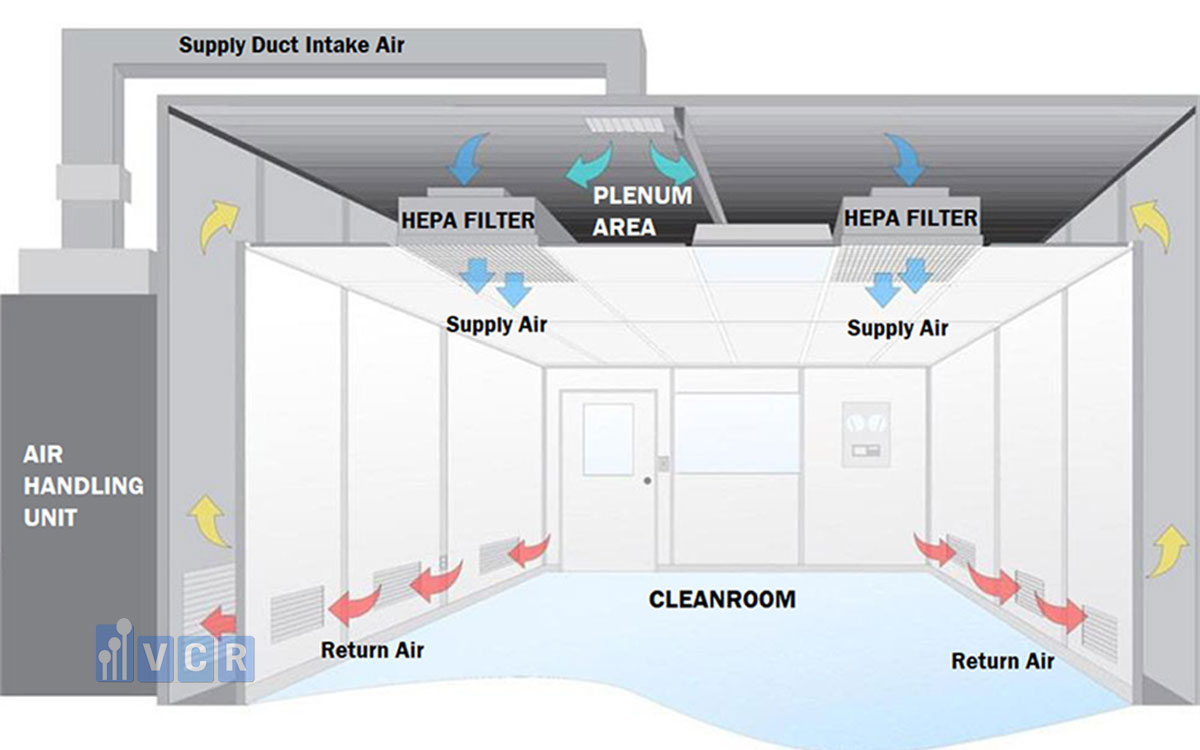

Quy trình phân tích cân bằng gió trong một dự án phòng sạch

Phân tích cân bằng gió nên bắt đầu từ chiến lược phòng sạch, không bắt đầu từ thiết bị. Bước đầu tiên là xác định cấp sạch, sản phẩm, quy trình và rủi ro nhiễm của từng khu vực. Phòng nào cần bảo vệ sản phẩm? Phòng nào có nguy cơ phát tán tác nhân ô nhiễm? Phòng nào là khu phụ trợ? Phòng nào cần áp dương, áp âm hoặc áp trung tính? Khi mục tiêu rõ, cân bằng gió mới có cơ sở.

Bước tiếp theo là xác định chiến lược áp suất. Cần lập chuỗi áp suất giữa các khu vực, từ khu sạch hơn đến khu ít sạch hơn, hoặc từ khu cần cô lập đến khu xung quanh. Chiến lược áp suất phải phù hợp với luồng người, luồng vật tư, luồng sản phẩm và luồng rác thải. Nếu chỉ xác định áp suất từng phòng riêng lẻ mà không xem toàn bộ chuỗi, hệ thống dễ mâu thuẫn.

Sau đó, cần tính ACH và lưu lượng gió cấp. ACH là số lần trao đổi khí mỗi giờ, được dùng để xác định lượng khí sạch cần cấp vào phòng. Lưu lượng gió cấp phải đáp ứng cấp sạch, tải hạt, tải nhiệt, tải ẩm và yêu cầu vận hành. Tuy nhiên, lưu lượng cấp chỉ là một phần. Cần tiếp tục xác định phần nào sẽ hồi, phần nào sẽ thải và phần nào sẽ rò qua các khe hở theo áp suất mong muốn.

Bước tiếp theo là xác định khu vực cần hồi gió. Những khu vực không có nguy cơ ô nhiễm nghiêm trọng có thể hồi gió để tiết kiệm năng lượng. Tuy nhiên, cần đánh giá sản phẩm, bụi, mùi, vi sinh, hóa chất và nguy cơ nhiễm chéo. Hồi gió sai khu vực có thể làm ô nhiễm tuần hoàn trong hệ thống.

Sau đó là xác định khu vực cần thải gió. Những nơi phát sinh mùi, dung môi, hơi hóa chất, bụi hoạt chất, nhiệt thừa hoặc vi sinh có thể cần thải gió. Gió thải phải được tính cùng gió bù. Nếu thải 1.000 m³/h, hệ thống cần biết 1.000 m³/h đó được bù từ đâu, qua AHU nào, xử lý nhiệt ẩm ra sao và có ảnh hưởng áp suất phòng khác không.

Bước tiếp theo là bố trí miệng cấp, hồi và thải. Vị trí này ảnh hưởng trực tiếp đến airflow pattern, nghĩa là mô hình dòng khí. Miệng cấp cần đưa khí sạch đến vùng cần bảo vệ. Miệng hồi cần thu khí sau khi đã quét qua vùng nguy cơ. Miệng thải cần đặt gần nguồn phát sinh ô nhiễm nếu mục tiêu là loại bỏ tác nhân tại nguồn. Bố trí sai có thể làm dòng khí ngắn mạch hoặc tạo vùng chết.

Sau đó là lựa chọn thiết bị. AHU, FFU, HEPA box, quạt thải, damper, cửa phòng sạch, pass box, air shower và các phụ kiện phải phù hợp với phương án lưu lượng và áp suất. Thiết bị phòng sạch VCR có thể hỗ trợ nhà thầu thi công phòng sạch trong giai đoạn này bằng cách cung cấp thiết bị phù hợp với bản vẽ, lưu lượng, cấp sạch, kích thước và điều kiện thi công thực tế.

Bước tiếp theo là kiểm tra nhiệt độ, độ ẩm và năng lượng. Nếu gió thải nhiều, gió tươi tăng, tải lạnh và tải ẩm tăng. Nếu lưu lượng cấp lớn, AHU và quạt phải đủ công suất. Nếu FFU nhiều, cần tính tải nhiệt từ quạt và nguồn điện. Nếu hệ thống không xử lý nhiệt ẩm đủ, phòng có thể đạt áp suất nhưng không đạt điều kiện môi trường.

Sau thi công, cần đo lưu lượng thực tế. Không nên chỉ tin vào thiết kế. Cần đo gió cấp tại các HEPA box, FFU hoặc miệng gió; đo gió hồi; đo gió thải; kiểm tra tốc độ quạt; điều chỉnh damper; tính lại ACH và so sánh với mục tiêu. Đây là bước airflow balancing.

Sau khi cân bằng lưu lượng, cần kiểm tra áp suất. Áp suất phải được đo giữa các phòng liên quan, không chỉ đo từng phòng riêng lẻ. Cần kiểm tra khi cửa đóng, khi cửa mở theo tình huống vận hành và khi hệ thống chạy ổn định. Nếu áp suất không đạt, phải điều chỉnh lại gió cấp, hồi, thải hoặc xử lý rò rỉ.

Cuối cùng là đo hạt, kiểm tra nhiệt độ, độ ẩm và nghiệm thu. Nếu phòng không đạt cấp sạch, cần phân tích nguyên nhân dựa trên dữ liệu: thiếu lưu lượng, dòng khí sai, lọc rò, áp suất sai, nguồn hạt cao hay quy trình vận hành chưa phù hợp. Một quy trình phân tích tốt giúp xử lý đúng nguyên nhân thay vì chỉ tăng quạt hoặc thay lọc.

Cân bằng gió nên được thực hiện từ giai đoạn thiết kế, nhưng cũng cần được duy trì trong suốt vòng đời phòng sạch. Khi thay đổi sản phẩm, thay đổi thiết bị, thay lọc, bổ sung quạt thải hoặc cải tạo phòng, hệ thống cần được đánh giá lại.

Cân bằng gió khi cải tạo, nâng cấp hoặc thay đổi công năng phòng sạch

Phòng sạch sau một thời gian vận hành thường có nhu cầu cải tạo, nâng cấp hoặc thay đổi công năng. Nhà máy có thể muốn nâng cấp từ ISO 8 lên ISO 7, thêm dây chuyền sản xuất, thay sản phẩm, tăng số người làm việc, bổ sung FFU, thay HEPA box, lắp thêm quạt thải hoặc cải tạo luồng vật tư. Mỗi thay đổi này đều có thể ảnh hưởng đến cân bằng gió ban đầu.

Khi nâng cấp cấp sạch, lưu lượng gió cấp thường cần tăng. Tăng gió cấp làm thay đổi ACH, áp suất và tải nhiệt ẩm. Nếu AHU không đủ công suất hoặc ống gió không đủ tiết diện, việc nâng cấp có thể không đạt. Nếu bổ sung FFU mà không tính lại hồi gió và áp suất, phòng có thể xuất hiện vùng dư gió nhưng vẫn không kiểm soát tốt toàn bộ không gian.

Khi thay đổi sản phẩm, rủi ro nhiễm cũng có thể thay đổi. Một sản phẩm mới có thể phát sinh bụi nhiều hơn, nhạy với hạt hơn hoặc cần thải khí nhiều hơn. Nếu hệ thống vẫn dùng cân bằng gió cũ, phòng có thể không còn phù hợp. Đặc biệt trong ngành dược phẩm, mỹ phẩm, thực phẩm chức năng hoặc hóa chất, thay đổi sản phẩm có thể yêu cầu đánh giá lại nguy cơ nhiễm chéo và gió thải.

Khi thêm thiết bị sản xuất, dòng khí trong phòng có thể bị cản. Thiết bị lớn đặt dưới miệng cấp hoặc trước cửa hồi có thể tạo vùng chết. Máy móc phát sinh nhiệt làm thay đổi tải lạnh. Băng tải hoặc thao tác cơ khí có thể phát sinh hạt. Nếu không đánh giá lại, phòng sạch có thể không đạt cấp sạch ở trạng thái vận hành dù trước đó đạt khi chưa lắp thiết bị mới.

Khi tăng số người làm việc, nguồn hạt tăng. Con người là nguồn phát sinh hạt lớn trong phòng sạch. Nếu số người thực tế vượt giả định thiết kế, ACH và dòng khí có thể không đủ để duy trì cấp sạch. Khi đó, giải pháp có thể không chỉ là tăng gió, mà còn kiểm soát số người, cải thiện quy trình thay đồ, bố trí lại thao tác và tăng kỷ luật vệ sinh.

Khi bổ sung quạt thải, cần đặc biệt cẩn trọng. Một quạt thải mới có thể phá vỡ toàn bộ chuỗi áp suất. Phòng đang áp dương có thể giảm áp hoặc thành áp âm. Các phòng lân cận có thể bị hút khí theo hướng không mong muốn. Gió tươi cần bù có thể làm tăng tải lạnh và độ ẩm. Vì vậy, trước khi lắp quạt thải, cần tính gió bù và kiểm tra tác động đến hệ thống tổng thể.

Khi thay HEPA box hoặc lọc, trở lực có thể thay đổi. Nếu lọc mới khác loại cũ, lưu lượng qua từng điểm có thể thay đổi. Nếu thay lọc nhưng không đo lại lưu lượng, phòng có thể mất cân bằng. Đây là lý do sau các hoạt động bảo trì lớn cần kiểm tra lại áp suất và lưu lượng.
Cải tạo cửa, panel, trần hoặc sàn cũng ảnh hưởng đến cân bằng gió. Cửa mới kín hơn có thể làm áp suất tăng. Cửa hở hơn làm áp suất giảm. Panel xử lý lại có thể giảm rò gió. Một vị trí xuyên tường mới có thể tạo đường rò nếu không bịt kín. Những thay đổi kiến trúc nhỏ đôi khi tạo tác động lớn đến áp suất phòng sạch.

Vì vậy, mỗi lần cải tạo hoặc thay đổi công năng, nhà máy không nên chỉ xem xét phần thiết bị được thay. Cần đo lại lưu lượng, áp suất, kiểm tra dòng khí và đánh giá cấp sạch. Nếu thay đổi đáng kể, nên thực hiện lại cân bằng gió và nghiệm thu theo phạm vi phù hợp. Đây là cách bảo đảm phòng sạch tiếp tục vận hành đúng sau khi thay đổi.

Thiết bị phòng sạch VCR có thể hỗ trợ nhà thầu trong các dự án cải tạo bằng cách cung cấp thiết bị phù hợp với hiện trạng và mục tiêu mới. Tuy nhiên, việc lựa chọn thiết bị cần dựa trên dữ liệu khảo sát. Thêm FFU, thay HEPA box, lắp air shower, bổ sung pass box hay thay cửa phòng sạch đều cần xem xét tác động đến cân bằng gió và vận hành tổng thể.

FAQ: Câu hỏi thường gặp về cân bằng gió cấp - hồi - thải trong phòng sạch

  • Cân bằng gió cấp - hồi - thải trong phòng sạch là gì?

Cân bằng gió cấp - hồi - thải là quá trình tính toán, phân phối và điều chỉnh lưu lượng gió cấp vào phòng, gió hồi về hệ thống và gió thải ra ngoài để đạt cấp sạch, áp suất, nhiệt độ, độ ẩm và kiểm soát nhiễm theo yêu cầu. Trong phòng sạch, chỉ đủ gió cấp chưa chắc hệ thống đã ổn định nếu gió hồi hoặc gió thải không đúng. Nhà thầu cần đo, cân chỉnh và kiểm tra áp suất sau thi công để bảo đảm phòng vận hành đúng thiết kế.

  • Vì sao phòng sạch bị mất áp dương?

Phòng sạch có thể mất áp dương do gió cấp không đủ, gió hồi hoặc gió thải quá lớn, cửa bị hở, panel rò khí, lọc bẩn làm giảm lưu lượng, quạt hoạt động sai, damper chưa cân chỉnh hoặc hệ thống bị thay đổi sau nghiệm thu. Khi mất áp dương, không khí từ khu vực ít sạch hơn có thể xâm nhập vào phòng sạch, làm tăng nguy cơ bụi và nhiễm chéo. Cần kiểm tra đồng thời lưu lượng cấp, hồi, thải và độ kín phòng.

  • Gió hồi có nên dùng lại trong phòng sạch không?

Gió hồi có thể được dùng lại nếu khu vực không có nguy cơ ô nhiễm nghiêm trọng và hệ thống được thiết kế phù hợp. Việc hồi gió giúp tiết kiệm năng lượng vì giảm lượng gió tươi cần xử lý. Tuy nhiên, với khu vực có mùi, hơi hóa chất, vi sinh, bụi hoạt chất hoặc nguy cơ nhiễm chéo, cần cân nhắc thải bỏ một phần hoặc toàn bộ gió. Quyết định dùng gió hồi phải dựa trên rủi ro sản phẩm, tiêu chuẩn áp dụng và chiến lược kiểm soát nhiễm.

  • Khi nào phòng sạch cần gió thải?

Phòng sạch cần gió thải khi có nguồn ô nhiễm cần loại bỏ như hơi hóa chất, mùi, dung môi, bụi hoạt chất, vi sinh, nhiệt thừa hoặc khí không nên tuần hoàn lại. Gió thải giúp giảm rủi ro nhiễm chéo nhưng cần được bù bằng gió cấp hoặc gió tươi phù hợp để không làm mất áp suất mong muốn. Nếu chỉ lắp quạt thải mà không tính gió bù, phòng có thể mất áp dương hoặc làm sai hướng dòng khí giữa các khu vực.

  • Bổ sung FFU có làm thay đổi cân bằng gió không?

Có. Nếu lắp thêm FFU mà không đo lại lưu lượng và áp suất, phòng có thể dư gió ở một số vùng nhưng vẫn thiếu kiểm soát ở vùng khác. Sau khi bổ sung FFU, nhà thầu nên cân chỉnh lại hệ thống và kiểm tra cấp sạch thực tế.

  • HEPA box ảnh hưởng thế nào đến cân bằng gió?

Mỗi HEPA box có trở lực và lưu lượng thiết kế riêng. Nếu chọn sai kích thước, lắp sai, lọc bẩn hoặc không cân chỉnh lưu lượng, gió cấp qua từng vị trí có thể không đều. Điều này ảnh hưởng đến ACH, mô hình dòng khí và áp suất phòng. Khi thay HEPA box hoặc thay lọc HEPA, nên đo lại lưu lượng để xác nhận hệ thống vẫn cân bằng.

  • Cân bằng gió có liên quan đến ACH không?

Có. ACH được tính dựa trên lưu lượng gió cấp và thể tích phòng. Tuy nhiên, ACH chỉ cho biết mức trao đổi khí tổng thể, còn cân bằng gió cho biết không khí cấp vào, hồi về và thải ra như thế nào. Một phòng có ACH đủ nhưng gió hồi sai vị trí, gió thải quá lớn hoặc áp suất sai vẫn có thể không đạt cấp sạch. Vì vậy, ACH phải được xem cùng cân bằng gió và mô hình dòng khí.

  • Có cần cân bằng lại gió sau khi thay lọc HEPA không?

Nên kiểm tra lại. Khi thay lọc HEPA, trở lực của lọc có thể thay đổi, làm lưu lượng qua HEPA box hoặc FFU thay đổi. Nếu lưu lượng thay đổi nhiều, ACH, áp suất và dòng khí trong phòng cũng có thể bị ảnh hưởng. Với phòng sạch yêu cầu nghiêm ngặt, sau khi thay lọc nên đo lưu lượng, kiểm tra chênh áp, kiểm tra rò rỉ lọc nếu cần và xác nhận lại các thông số quan trọng trước khi vận hành ổn định.

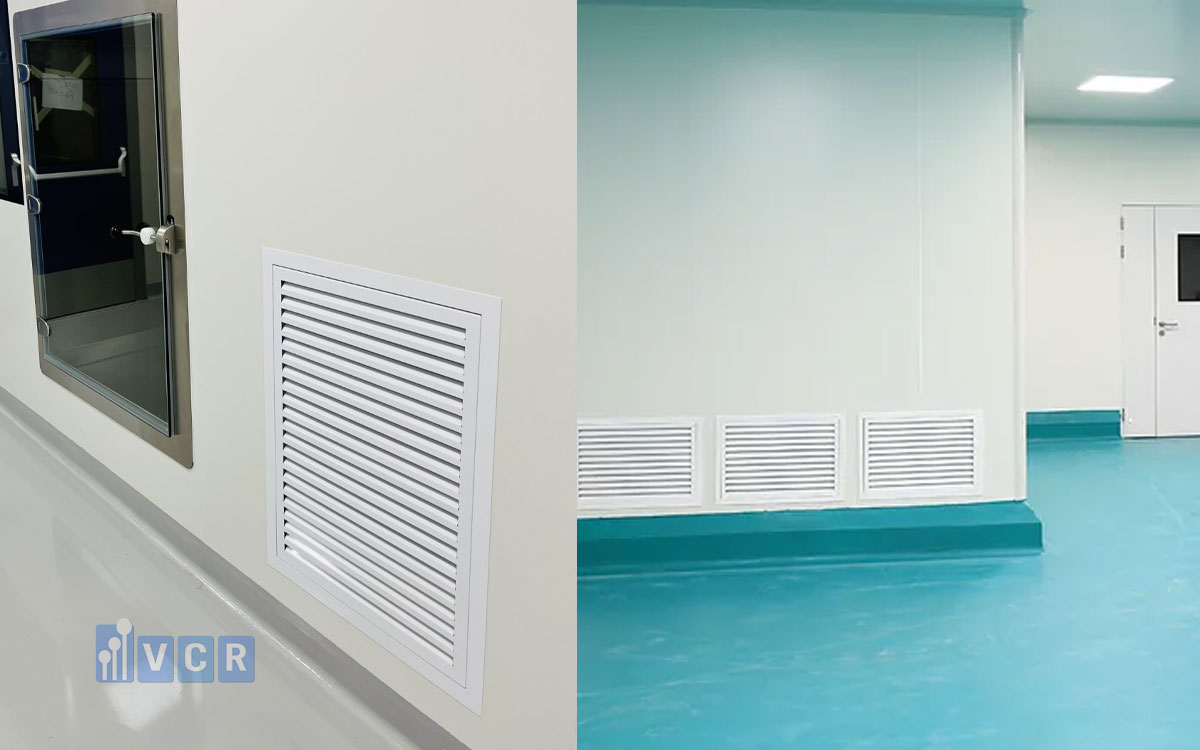

  • Thiết bị phòng sạch VCR hỗ trợ gì trong cân bằng gió phòng sạch?

Thiết bị phòng sạch VCR cung cấp các thiết bị như AHU phòng sạch, FFU, HEPA box, air shower, pass box, cửa phòng sạch, panel phòng sạch, damper và phụ kiện liên quan cho các nhà thầu thi công phòng sạch. Khi nhà thầu đã có phương án lưu lượng, cấp sạch và áp suất, VCR có thể hỗ trợ lựa chọn thiết bị phù hợp với bản vẽ, kích thước lắp đặt, điều kiện thi công và yêu cầu vận hành thực tế. Việc phối hợp sớm giúp giảm rủi ro chọn sai thiết bị và khó cân chỉnh sau lắp đặt.

Kết luận: Cân bằng gió đúng giúp phòng sạch ổn định từ thiết kế đến vận hành

Cân bằng gió cấp - hồi - thải là nền tảng để phòng sạch vận hành ổn định. Một hệ thống phòng sạch không chỉ cần AHU, FFU, HEPA box hoặc bộ lọc tốt, mà cần các dòng gió được tính đúng, phân phối đúng, hồi thải hợp lý và cân chỉnh đúng sau thi công. Nếu cân bằng gió sai, phòng sạch có thể mất áp, nhiễm chéo, không đạt hạt, nhiệt ẩm dao động hoặc tiêu tốn năng lượng không cần thiết.

Điểm quan trọng là cân bằng gió không nên được xử lý sau cùng như một bước sửa lỗi. Nó cần được phân tích ngay từ giai đoạn thiết kế, dựa trên cấp sạch, sản phẩm, quy trình, rủi ro nhiễm, luồng người, luồng vật tư và chiến lược áp suất. Sau khi thi công, hệ thống cần được đo lưu lượng, cân chỉnh, kiểm tra áp suất, đo hạt và nghiệm thu. Trong quá trình vận hành, mỗi lần thay đổi thiết bị, thay lọc, bổ sung FFU, lắp quạt thải hoặc thay đổi công năng phòng đều nên đánh giá lại cân bằng gió.

Một phòng sạch ổn định không phải là phòng có lưu lượng lớn nhất, mà là phòng có lưu lượng phù hợp, áp suất đúng, dòng khí đúng và khả năng kiểm soát nhiễm bền vững. Khi gió cấp, gió hồi và gió thải được tổ chức đúng, hệ thống HVAC mới thực sự hỗ trợ sản phẩm, quy trình và tiêu chuẩn chất lượng.

Nếu bạn là chủ đầu tư, kỹ sư M&E hoặc nhà thầu thi công phòng sạch đang cần phân tích cân bằng gió cấp - hồi - thải, xác định lưu lượng, kiểm soát áp suất hoặc lựa chọn AHU, FFU, HEPA box, air shower, pass box, cửa phòng sạch, panel phòng sạch và các thiết bị phụ trợ phù hợp, hãy liên hệ Thiết bị phòng sạch VCR để được tư vấn giải pháp thiết bị phù hợp. VCR đồng hành cùng các nhà thầu thi công phòng sạch với định hướng giao nhanh, đúng hẹn và hỗ trợ tận tâm, giúp dự án có nền tảng thiết bị ổn định ngay từ giai đoạn thiết kế và triển khai.
