Bài viết này trình bày quy trình thiết kế phòng sạch thực phẩm từ A-Z, giúp chủ đầu tư, đơn vị tư vấn và nhà thầu thi công hiểu rõ các bước quan trọng để xây dựng hệ thống phòng sạch ổn định, dễ vệ sinh và phù hợp với yêu cầu kiểm soát chất lượng trong ngành thực phẩm.

Quy trình thiết kế phòng sạch thực phẩm không chỉ là lựa chọn panel, lọc khí hay thiết bị phụ trợ, mà là quá trình xây dựng một hệ thống kiểm soát môi trường sản xuất từ đầu vào đến thành phẩm. Với kinh nghiệm cung cấp thiết bị cho các nhà thầu thi công phòng sạch, Thiết bị phòng sạch VCR đồng hành trong việc lựa chọn các thiết bị phù hợp như Pass Box, Air Shower, cửa phòng sạch, Interlock, FFU, HEPA Box và đồng hồ chênh áp cho nhà máy thực phẩm.

1. Mở đầu: Vì sao thiết kế phòng sạch thực phẩm không thể làm theo cảm tính?

Thiết kế phòng sạch thực phẩm không thể bắt đầu bằng câu hỏi “làm phòng rộng bao nhiêu, dùng panel gì, lắp bao nhiêu bộ lọc”, mà phải bắt đầu từ câu hỏi quan trọng hơn: sản phẩm cần được bảo vệ khỏi những rủi ro nào trong suốt quá trình sản xuất? Trong ngành thực phẩm, chỉ một thay đổi nhỏ về bụi, vi sinh, độ ẩm, nhiệt độ, luồng di chuyển hoặc vệ sinh bề mặt cũng có thể ảnh hưởng đến chất lượng thành phẩm, thời hạn bảo quản và khả năng đáp ứng yêu cầu kiểm tra của khách hàng.

Một phòng sạch thực phẩm không đơn thuần là một không gian kín có điều hòa, vách panel và hệ thống lọc khí. Đó là một hệ thống kiểm soát rủi ro được thiết kế để quản lý đồng thời nhiều yếu tố: con người, nguyên liệu, bao bì, thiết bị, không khí, áp suất, nhiệt độ, độ ẩm, quy trình vệ sinh và nguy cơ nhiễm chéo. Nếu thiết kế không đúng ngay từ đầu, nhà máy có thể gặp các vấn đề như luồng người và luồng vật tư giao cắt, áp suất phòng không ổn định, độ ẩm khó kiểm soát, bề mặt khó làm sạch hoặc thiết bị phụ trợ không phù hợp với quy trình vận hành.

Vì vậy, quy trình thiết kế phòng sạch thực phẩm cần được xây dựng dựa trên bản chất sản phẩm, tiêu chuẩn áp dụng và mục tiêu vận hành thực tế. Một nhà máy sản xuất thực phẩm chức năng sẽ có yêu cầu khác với nhà máy bánh kẹo, đồ uống, sữa, gia vị hay thực phẩm đóng gói. Không nên sao chép một mẫu thiết kế có sẵn cho mọi dự án, bởi mỗi sản phẩm có mức độ nhạy cảm khác nhau với bụi, vi sinh, nhiệt độ, độ ẩm và nhiễm chéo.

Bài viết này trình bày quy trình thiết kế phòng sạch thực phẩm từ A-Z, giúp chủ đầu tư, nhà máy thực phẩm, đơn vị tư vấn và nhà thầu thi công phòng sạch có cái nhìn hệ thống trước khi triển khai dự án. Nội dung sẽ đi từ xác định rủi ro sản phẩm, tiêu chuẩn, phân vùng, luồng di chuyển, HVAC, chênh áp, vật liệu, thiết bị phụ trợ đến hồ sơ thiết kế và nghiệm thu sau thi công.

2. Phòng sạch thực phẩm là gì và vì sao phải thiết kế theo rủi ro sản phẩm?

Phòng sạch thực phẩm là môi trường sản xuất được thiết kế để kiểm soát các yếu tố có thể ảnh hưởng đến an toàn thực phẩm và chất lượng sản phẩm, bao gồm bụi, vi sinh, luồng khí, nhiệt độ, độ ẩm, áp suất, con người, nguyên liệu, bao bì và nguy cơ nhiễm chéo. Khác với cách hiểu đơn giản rằng phòng sạch chỉ là một căn phòng kín có máy lạnh và bộ lọc khí, phòng sạch thực phẩm thực chất là một hệ thống kiểm soát ô nhiễm có tổ chức, trong đó từng khu vực, từng luồng di chuyển và từng thiết bị đều phải phục vụ mục tiêu bảo vệ sản phẩm.

Điểm khác biệt lớn giữa phòng sạch thực phẩm và nhà xưởng thực phẩm thông thường nằm ở mức độ kiểm soát môi trường. Một nhà xưởng thông thường có thể đáp ứng các yêu cầu cơ bản về vệ sinh, nền sàn, tường, trần, ánh sáng và thông gió. Tuy nhiên, với phòng sạch thực phẩm, yêu cầu kiểm soát được nâng lên ở mức cao hơn. Không khí cấp vào phòng cần được xử lý phù hợp, bụi và vi sinh cần được hạn chế, luồng người và vật tư phải được tổ chức hợp lý, chênh áp giữa các khu vực cần được duy trì, còn bề mặt hoàn thiện phải dễ vệ sinh, ít bám bụi và hạn chế vị trí tích tụ ô nhiễm.

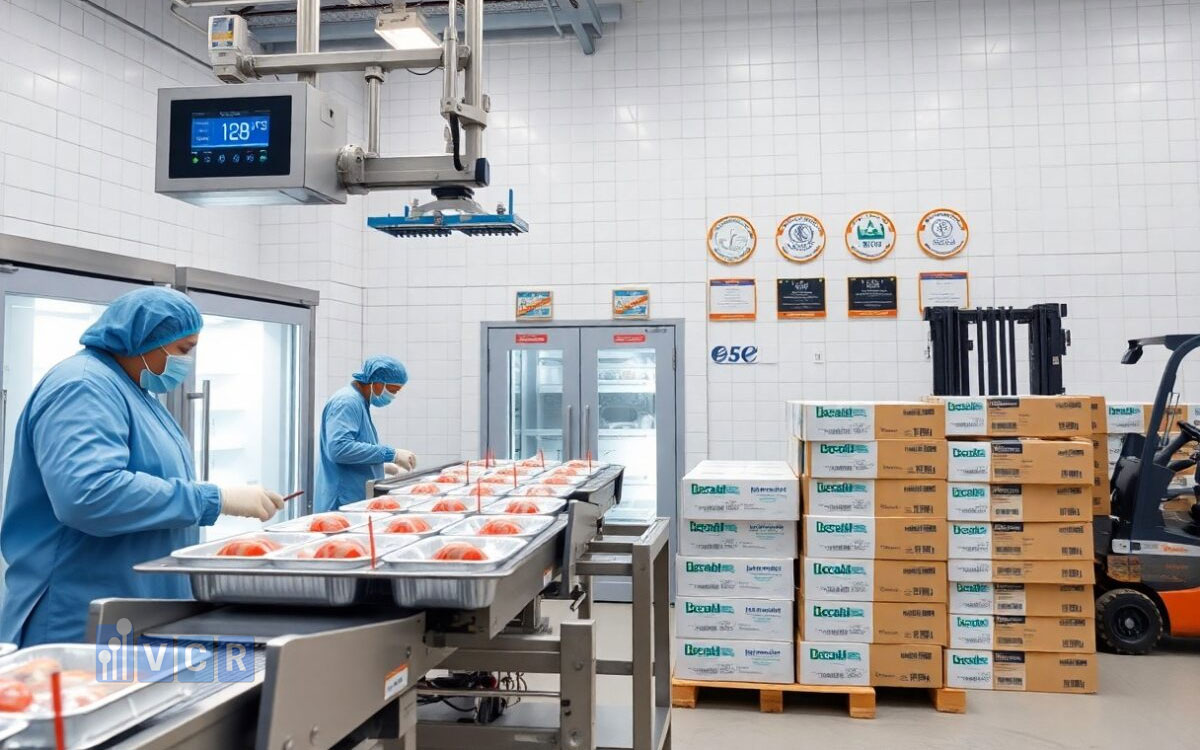

Phòng sạch thực phẩm là gì

Không phải mọi nhà máy thực phẩm đều cần cùng một cấp độ phòng sạch. Một khu vực sản xuất thực phẩm chức năng dạng viên nang sẽ có yêu cầu khác với khu sản xuất bánh kẹo, đồ uống, sữa, gia vị, sản phẩm bột, thực phẩm ăn liền hoặc bao bì tiếp xúc trực tiếp với thực phẩm. Nếu sản phẩm dễ hút ẩm, thiết kế phải chú trọng kiểm soát độ ẩm. Nếu sản phẩm nhạy cảm với vi sinh, cần quan tâm nhiều hơn đến luồng khí, vệ sinh bề mặt, con người và nguy cơ nhiễm chéo. Nếu khu vực đóng gói tiếp xúc trực tiếp với sản phẩm hở, yêu cầu kiểm soát môi trường thường phải cao hơn so với khu vực sản phẩm đã được bao gói kín.

Vì vậy, thiết kế phòng sạch thực phẩm phải bắt đầu từ rủi ro sản phẩm, chứ không nên bắt đầu từ một mẫu bản vẽ có sẵn. Sản phẩm càng nhạy cảm với bụi, vi sinh, độ ẩm, nhiệt độ hoặc nhiễm chéo thì yêu cầu thiết kế càng phải chặt chẽ. Cách tiếp cận đúng là xác định sản phẩm cần được bảo vệ khỏi điều gì, sau đó mới lựa chọn cấp sạch, phân vùng, HVAC, áp suất, vật liệu, thiết bị phụ trợ và quy trình vận hành phù hợp. Đây là nền tảng để phòng sạch thực phẩm không chỉ đẹp trên bản vẽ, mà còn vận hành ổn định trong thực tế.

3. Xác định tiêu chuẩn, cấp độ sạch và yêu cầu kiểm soát môi trường

Trước khi thiết kế phòng sạch thực phẩm, việc đầu tiên cần làm là xác định rõ nhà máy phải tuân theo tiêu chuẩn nào, sản phẩm phục vụ thị trường nào và mức độ kiểm soát môi trường cần đạt đến đâu. Đây là bước rất quan trọng vì tiêu chuẩn sẽ ảnh hưởng trực tiếp đến cách phân vùng, lựa chọn HVAC, cấp lọc, vật liệu, thiết bị phụ trợ, quy trình vệ sinh và phương án nghiệm thu sau thi công.

Trong ngành thực phẩm, các hệ thống quản lý thường được nhắc đến gồm HACCP, GMP thực phẩm, ISO 22000, FSSC 22000, ISO 14644 và các yêu cầu riêng của khách hàng hoặc thị trường xuất khẩu. HACCP tập trung vào việc phân tích mối nguy và xác định các điểm kiểm soát tới hạn trong quá trình sản xuất. GMP thực phẩm nhấn mạnh đến điều kiện sản xuất tốt, bao gồm nhà xưởng, thiết bị, con người, vệ sinh, quy trình và kiểm soát nhiễm chéo. ISO 22000 và FSSC 22000 thường liên quan đến hệ thống quản lý an toàn thực phẩm ở cấp độ tổng thể hơn, giúp doanh nghiệp chứng minh năng lực kiểm soát rủi ro trong toàn bộ chuỗi sản xuất.

Xem thêm: Các tiêu chuẩn trong ngành sản xuất thực phẩm

Riêng ISO 14644 thường được dùng để tham chiếu cấp độ sạch của không khí, đặc biệt là giới hạn hạt bụi trong phòng sạch. Không phải mọi phòng sạch thực phẩm đều bắt buộc phải áp dụng cấp sạch cao như ngành dược phẩm hoặc bán dẫn. Tuy nhiên, việc tham chiếu ISO 14644 giúp quá trình thiết kế có cơ sở kỹ thuật rõ ràng hơn, nhất là với các khu vực sản phẩm hở, khu đóng gói trực tiếp, khu sản xuất thực phẩm chức năng, sản phẩm bột, sữa, đồ uống hoặc bao bì tiếp xúc trực tiếp với thực phẩm. Khi có cấp sạch tham chiếu, việc kiểm tra, đo đếm hạt bụi, nghiệm thu và duy trì điều kiện vận hành cũng dễ kiểm soát hơn.

Bên cạnh tiêu chuẩn, đơn vị thiết kế cần xác định các yêu cầu môi trường cụ thể cho từng khu vực. Những thông số quan trọng bao gồm cấp độ sạch mong muốn, giới hạn bụi, yêu cầu kiểm soát vi sinh, nhiệt độ, độ ẩm, chênh áp, số lần trao đổi khí, hướng dòng khí, số lượng người vận hành, tần suất mở cửa, mật độ thiết bị và yêu cầu vệ sinh sau sản xuất. Nếu các thông số này không được xác định rõ từ đầu, phòng sạch có thể rơi vào tình trạng thiết kế dư thừa gây lãng phí hoặc thiết kế thiếu khiến nhà máy khó đạt yêu cầu vận hành.

Vì vậy, xác định tiêu chuẩn và yêu cầu kiểm soát môi trường không chỉ là bước thủ tục, mà là nền móng kỹ thuật của toàn bộ quy trình thiết kế phòng sạch thực phẩm. Một tiêu chuẩn được chọn đúng sẽ giúp chủ đầu tư, đơn vị tư vấn và nhà thầu thi công phòng sạch có cùng một cơ sở để triển khai, kiểm tra và nghiệm thu dự án.

4. Phân vùng chức năng và thiết kế luồng di chuyển một chiều

Trong thiết kế phòng sạch thực phẩm, phân vùng chức năng là bước quyết định cách nhà máy kiểm soát ô nhiễm, tổ chức sản xuất và hạn chế nhiễm chéo. Một nhà máy thực phẩm không nên được bố trí như một không gian mở, nơi nguyên liệu, con người, bao bì, bán thành phẩm và thành phẩm di chuyển tự do. Thay vào đó, từng khu vực cần được phân chia theo vai trò sản xuất, mức độ sạch, mức độ rủi ro và trình tự vận hành thực tế.

Các khu vực thường gặp trong nhà máy thực phẩm gồm khu tiếp nhận nguyên liệu, khu lưu trữ nguyên liệu, khu sơ chế, khu chế biến, khu phối trộn, khu đóng gói, khu thành phẩm, khu phụ trợ, phòng thay đồ, vùng đệm, hành lang sạch, khu rửa dụng cụ và khu vực kỹ thuật. Với mỗi khu vực, yêu cầu kiểm soát môi trường có thể khác nhau. Khu nguyên liệu thô thường có nguy cơ mang theo bụi, tạp chất hoặc vi sinh cao hơn. Khu chế biến và khu sản phẩm hở thường cần được kiểm soát chặt hơn vì sản phẩm đang trực tiếp tiếp xúc với môi trường. Khu thành phẩm sau đóng gói có thể yêu cầu thấp hơn, nhưng vẫn cần được bảo vệ khỏi ẩm, bụi và nguy cơ nhiễm bẩn trong quá trình lưu chuyển.

Nguyên tắc quan trọng là khu vực sạch hơn phải được bảo vệ khỏi khu vực bẩn hơn. Luồng di chuyển từ ngoài vào trong cần đi qua các lớp kiểm soát phù hợp, chẳng hạn từ khu thường sang phòng thay đồ, qua vùng đệm, Air Shower nếu cần, rồi mới vào khu sản xuất sạch. Tương tự, nguyên liệu, bao bì và vật tư không nên đi chung đường với con người nếu có thể tách riêng. Khu vực nguyên liệu thô không nên giao cắt với khu vực thành phẩm, vì sự giao cắt này làm tăng nguy cơ nhiễm chéo và gây khó khăn cho kiểm soát vệ sinh.

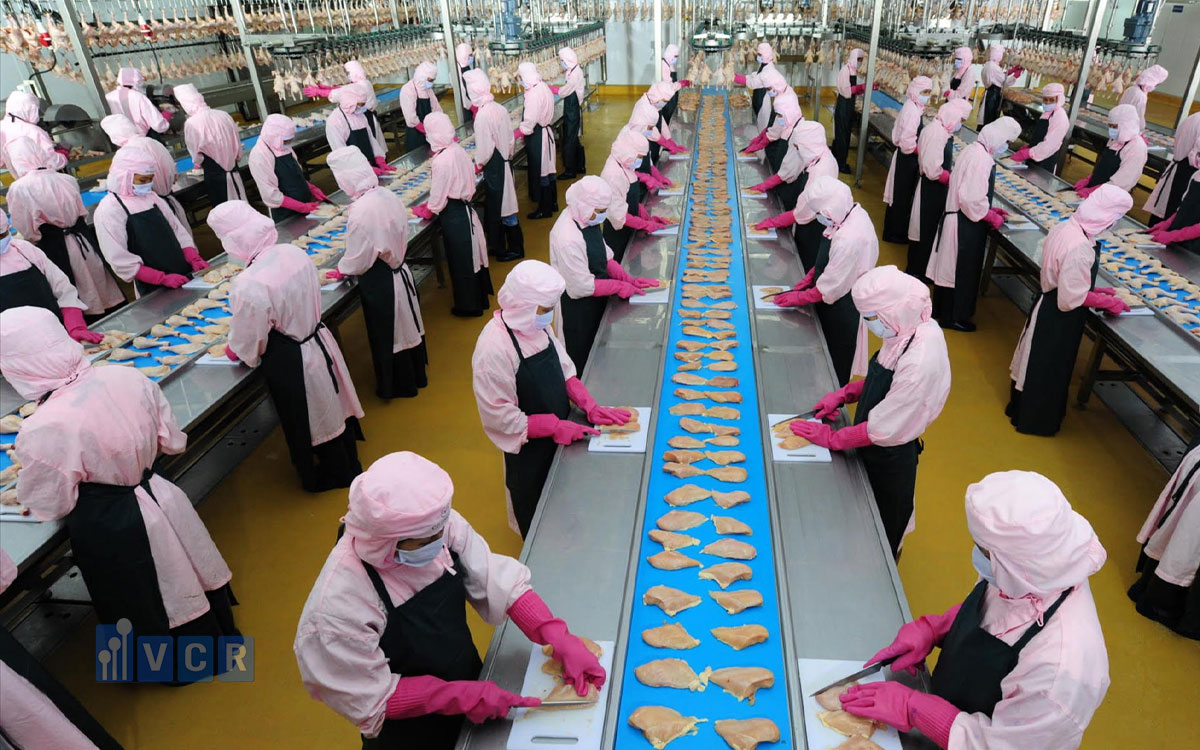

Phân vùng chức năng và thiết kế luồng di chuyển một chiều

Thiết kế luồng di chuyển một chiều là nguyên tắc cốt lõi trong phòng sạch thực phẩm. Con người, nguyên liệu, bao bì, bán thành phẩm, thành phẩm và rác thải cần có hướng di chuyển rõ ràng, hạn chế quay ngược hoặc giao cắt tại các điểm nhạy cảm. Pass Box có thể được dùng để trung chuyển vật tư hoặc bao bì giữa hai khu vực có cấp kiểm soát khác nhau. Air Shower giúp giảm bụi bám trên người trước khi vào khu sạch. Cửa liên động và Interlock giúp hạn chế việc mở đồng thời nhiều cửa, từ đó hỗ trợ duy trì chênh áp và hướng dòng khí. Hành lang trung chuyển, phòng đệm và quy trình vận hành cũng cần được thiết kế đồng bộ để luồng di chuyển trên bản vẽ có thể thực hiện được trong vận hành thực tế.

Nếu phân vùng sai, phòng sạch dù có HVAC tốt vẫn có thể khó vận hành ổn định. Ngược lại, một mặt bằng được phân vùng hợp lý, có luồng di chuyển một chiều rõ ràng và thiết bị hỗ trợ phù hợp sẽ giúp nhà máy giảm nguy cơ nhiễm chéo, dễ vệ sinh, dễ kiểm soát chất lượng và thuận lợi hơn khi audit hoặc mở rộng công suất về sau.

Xem thêm: Vì sao thiết kế luồng di chuyển trong phòng sạch thực phẩm quyết định chất lượng sản phẩm?

5. Thiết kế HVAC, chênh áp, nhiệt độ và độ ẩm

Trong phòng sạch thực phẩm, HVAC là một trong những hệ thống kỹ thuật quan trọng nhất, vì nó quyết định khả năng kiểm soát không khí, nhiệt độ, độ ẩm, chênh áp và sự ổn định của môi trường sản xuất. Nếu chỉ xem HVAC như hệ thống làm mát thông thường, thiết kế rất dễ bị thiếu tải, sai hướng gió hoặc không duy trì được điều kiện vận hành cần thiết. Với phòng sạch thực phẩm, HVAC phải được hiểu là hệ thống kiểm soát môi trường sản xuất, có nhiệm vụ bảo vệ sản phẩm trước các rủi ro về bụi, vi sinh, hơi ẩm, nhiệt độ và nhiễm chéo qua không khí.

Một hệ thống HVAC cho phòng sạch thực phẩm thường bao gồm AHU, lọc sơ cấp, lọc trung gian, HEPA filter nếu khu vực yêu cầu cấp sạch cao, đường ống gió, miệng cấp gió, miệng hồi gió, van gió, cảm biến nhiệt độ, cảm biến độ ẩm, cảm biến áp suất và hệ thống điều khiển. Tùy theo yêu cầu của từng khu vực, không khí có thể được xử lý qua nhiều cấp lọc trước khi cấp vào phòng. Với các khu đóng gói sản phẩm hở, thực phẩm chức năng, sữa bột, sản phẩm dạng bột hoặc khu vực có yêu cầu kiểm soát sạch cao hơn, việc tính toán cấp lọc, lưu lượng gió và số lần trao đổi khí cần được thực hiện cẩn trọng hơn so với khu vực phụ trợ thông thường.

Lưu lượng gió và số lần trao đổi khí ảnh hưởng trực tiếp đến khả năng pha loãng và loại bỏ bụi, hơi ẩm, mùi, nhiệt thừa và các nguồn ô nhiễm phát sinh trong quá trình sản xuất. Tuy nhiên, không nên hiểu rằng số lần trao đổi khí càng cao thì càng tốt. Nếu thiết kế quá cao, hệ thống có thể gây lãng phí năng lượng, tạo luồng gió khó chịu cho người vận hành hoặc làm xáo trộn khu vực sản phẩm hở. Nếu thiết kế quá thấp, phòng có thể khó duy trì cấp sạch, nhiệt độ, độ ẩm và áp suất ổn định. Vì vậy, lưu lượng gió cần được tính toán dựa trên diện tích phòng, chiều cao trần, tải nhiệt, số người vận hành, thiết bị sản xuất, mức độ phát sinh bụi và yêu cầu kiểm soát môi trường.

Chênh áp cũng là yếu tố cần được thiết kế ngay từ đầu. Với khu vực cần bảo vệ sản phẩm, áp suất thường được duy trì dương so với khu vực xung quanh để hạn chế không khí kém sạch xâm nhập vào bên trong. Ngược lại, với các khu vực có mùi, bụi, hơi ẩm, hơi nóng hoặc nguy cơ phát tán ô nhiễm, có thể cần áp suất âm hoặc hệ thống hút cục bộ để kiểm soát nguồn phát sinh. Chênh áp chỉ ổn định khi HVAC, độ kín phòng, cửa phòng sạch, Interlock, lưu lượng cấp - hồi - xả và quy trình đóng mở cửa được thiết kế đồng bộ.

Nhiệt độ và độ ẩm là hai thông số đặc biệt quan trọng trong phòng sạch thực phẩm. Nếu độ ẩm quá cao, nhà máy có thể gặp nguy cơ ngưng tụ nước trên trần, vách, thiết bị, đường ống hoặc bao bì. Đây là điều kiện thuận lợi cho nấm mốc, vi sinh và các vấn đề vệ sinh phát sinh. Với sản phẩm bột, thực phẩm chức năng, sữa, bánh kẹo, gia vị hoặc các sản phẩm dễ hút ẩm, độ ẩm không phù hợp có thể gây vón cục, giảm chất lượng, ảnh hưởng đến khối lượng định lượng và làm giảm độ ổn định của sản phẩm.

Vì vậy, thiết kế HVAC cho phòng sạch thực phẩm không thể tách rời khỏi thiết kế chênh áp, nhiệt độ và độ ẩm. Một hệ thống tốt phải vừa đảm bảo điều kiện môi trường theo yêu cầu sản phẩm, vừa vận hành ổn định, tiết kiệm năng lượng, dễ kiểm tra và dễ bảo trì. Khi các thông số này được xác định rõ ngay từ giai đoạn thiết kế, phòng sạch sẽ có nền tảng tốt hơn để đạt yêu cầu nghiệm thu và duy trì hiệu quả trong vận hành dài hạn.

6. Lựa chọn vật liệu, kết cấu hoàn thiện và thiết kế dễ vệ sinh

Vật liệu hoàn thiện không chỉ quyết định tính thẩm mỹ của nhà xưởng mà còn ảnh hưởng trực tiếp đến khả năng kiểm soát ô nhiễm và duy trì vệ sinh trong vận hành. Một bề mặt không phù hợp có thể trở thành nơi tích tụ bụi, hơi ẩm, vi sinh hoặc cặn bẩn sau quá trình sản xuất. Vì vậy, khi lựa chọn vật liệu cho phòng sạch thực phẩm, cần ưu tiên các đặc tính như bề mặt nhẵn, ít bám bụi, dễ lau chùi, chống ẩm, chống ăn mòn, không bong tróc, hạn chế khe hở và phù hợp với hóa chất vệ sinh được sử dụng trong nhà máy.

Các hạng mục vật liệu chính cần được xem xét đồng bộ gồm panel vách, panel trần, sàn epoxy hoặc vinyl, cửa phòng sạch, kính quan sát, bo góc, chân tường, trần kín, đèn phòng sạch, ổ cắm, phụ kiện inox và các điểm tiếp giáp giữa vách, trần, sàn, cửa và thiết bị. Trong đó, panel vách và trần cần có bề mặt phẳng, kín, dễ làm sạch và phù hợp với điều kiện nhiệt ẩm của khu vực sản xuất. Sàn phòng sạch thực phẩm cần chịu được tải trọng vận hành, chống trơn trượt ở mức phù hợp, dễ vệ sinh và không tạo bụi trong quá trình sử dụng. Với các khu vực có vệ sinh ướt hoặc nguy cơ ăn mòn, khả năng chống ẩm và chống hóa chất của vật liệu càng cần được đánh giá kỹ.

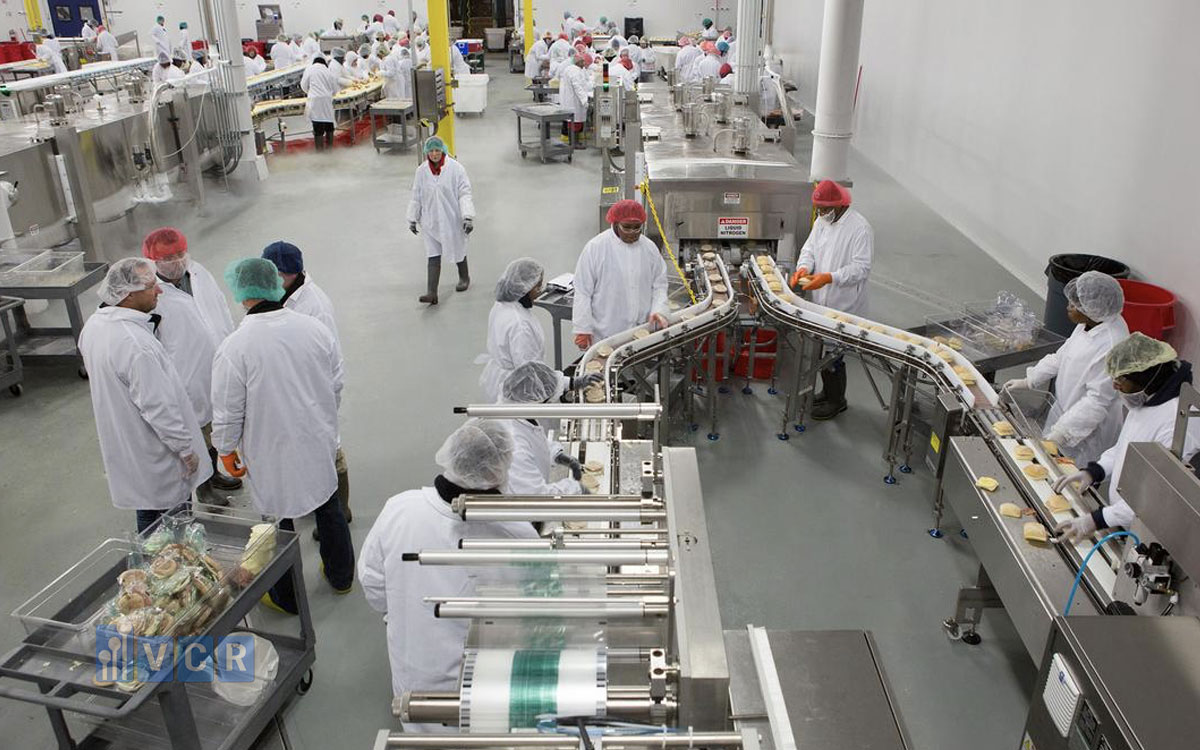

Lựa chọn vật liệu, kết cấu hoàn thiện và thiết kế dễ vệ sinh

Một điểm rất quan trọng trong thiết kế phòng sạch thực phẩm là xử lý các vị trí tiếp giáp. Các góc giữa sàn và vách, vách và trần, khung cửa, ô kính, đèn, ổ cắm, đường ống xuyên vách hoặc thiết bị gắn tường đều có thể trở thành điểm tích tụ bụi và vi sinh nếu thiết kế không kín hoặc khó vệ sinh. Vì vậy, bo góc, chân tường cong, keo trám kín, phụ kiện inox và chi tiết hoàn thiện phải được lựa chọn nhằm giảm khe hở, hạn chế góc chết và tạo điều kiện cho việc làm sạch hằng ngày.

Thiết kế dễ vệ sinh cần được đặt ra ngay từ giai đoạn bản vẽ, không phải đợi đến khi vận hành mới xử lý. Nếu khu vực có quy trình vệ sinh ướt, cần tính toán độ dốc sàn, vị trí thoát nước, nắp thoát sàn, khả năng chống thấm và phương án ngăn nước lan sang khu vực khô. Nếu khu vực sản xuất yêu cầu kiểm soát bụi hoặc sản phẩm dạng bột, cần hạn chế các bề mặt ngang không cần thiết, tránh gờ nổi và bố trí thiết bị sao cho dễ tiếp cận khi vệ sinh.

Một phòng sạch thực phẩm tốt là phòng sạch không chỉ sạch khi mới bàn giao, mà còn dễ duy trì trạng thái sạch trong suốt vòng đời vận hành. Vật liệu phù hợp, kết cấu kín, ít khe hở và dễ bảo trì sẽ giúp đội vận hành giảm thời gian vệ sinh, hạn chế rủi ro nhiễm chéo, kiểm soát vi sinh tốt hơn và đáp ứng thuận lợi hơn trong các đợt kiểm tra, audit hoặc đánh giá nội bộ.

7. Lựa chọn thiết bị phòng sạch phụ trợ cho nhà máy thực phẩm

Trong một dự án phòng sạch thực phẩm, các thiết bị phụ trợ đóng vai trò hoàn thiện hệ thống kiểm soát môi trường và hỗ trợ quy trình vận hành hằng ngày. Nếu HVAC, vật liệu và phân vùng là nền tảng kỹ thuật của phòng sạch, thì các thiết bị như Pass Box, Air Shower, cửa phòng sạch, Interlock, FFU, HEPA Box, đèn phòng sạch và đồng hồ chênh áp là những điểm kiểm soát trực tiếp trong quá trình con người, vật tư và không khí di chuyển qua các khu vực khác nhau. Vì vậy, thiết bị phòng sạch không nên được lựa chọn rời rạc theo từng món, mà cần đồng bộ với thiết kế tổng thể của nhà máy.

Pass Box thường được sử dụng để trung chuyển vật tư, bao bì, dụng cụ hoặc mẫu kiểm tra giữa hai khu vực có cấp kiểm soát khác nhau. Thiết bị này giúp hạn chế việc mở cửa trực tiếp, giảm nguy cơ luồng khí nhiễm bẩn đi vào khu sạch và hỗ trợ kiểm soát nhiễm chéo. Với những khu vực có yêu cầu cao hơn, có thể cân nhắc Dynamic Pass Box hoặc Pass Box có đèn UV, khóa liên động và lọc khí tùy theo mục đích sử dụng.

Air Shower được bố trí tại lối vào khu sạch để giảm bụi bám trên quần áo, tóc hoặc bề mặt bên ngoài của người vận hành trước khi vào khu sản xuất. Tuy không thay thế được quy trình thay đồ và vệ sinh cá nhân, Air Shower vẫn là một lớp kiểm soát quan trọng trong các khu vực cần hạn chế bụi và tạp nhiễm từ con người. Cửa phòng sạch và hệ thống Interlock giúp kiểm soát việc đóng mở cửa, hạn chế mở đồng thời nhiều cửa, từ đó hỗ trợ duy trì chênh áp và hướng dòng khí ổn định.

Với những khu vực cần tăng cường lọc khí cục bộ, FFU hoặc HEPA Box có thể được sử dụng để bổ sung nguồn khí sạch cho khu đóng gói, khu sản phẩm hở hoặc khu vực thao tác nhạy cảm. Đồng hồ chênh áp giúp đội vận hành theo dõi sự ổn định áp suất giữa các phòng, phát hiện sớm tình trạng mất cân bằng áp suất hoặc bất thường trong hệ thống HVAC. Đèn phòng sạch cũng cần được lựa chọn phù hợp để đảm bảo chiếu sáng, hạn chế bám bụi, dễ vệ sinh và đồng bộ với trần phòng sạch.

Trong thực tế triển khai, thiết bị phụ trợ cần được lựa chọn dựa trên phân vùng, luồng di chuyển, cấp sạch, chênh áp, quy trình vệ sinh và yêu cầu vận hành của từng nhà máy. Thiết bị phòng sạch VCR là đơn vị cung cấp các thiết bị phòng sạch chuyên dụng như Pass Box, Air Shower, cửa phòng sạch, Interlock, FFU, HEPA Box, đèn phòng sạch và đồng hồ chênh áp, hỗ trợ các nhà thầu thi công phòng sạch có thêm lựa chọn đồng bộ khi triển khai dự án phòng sạch thực phẩm. Khi thiết bị được chọn đúng ngay từ giai đoạn thiết kế, phòng sạch sẽ dễ vận hành hơn, dễ kiểm soát hơn và thuận lợi hơn trong quá trình nghiệm thu.

Xem thêm: Top thiết bị phòng sạch thực phẩm cần có để đạt chuẩn an toàn

8. Hồ sơ thiết kế, bản vẽ kỹ thuật và nghiệm thu sau thi công

Hồ sơ thiết kế là cơ sở để biến ý tưởng phòng sạch thực phẩm thành một hệ thống có thể thi công, kiểm tra và vận hành được trong thực tế. Nếu hồ sơ không rõ, nhà thầu dễ thi công theo kinh nghiệm riêng, chủ đầu tư khó kiểm soát khối lượng, còn quá trình nghiệm thu có thể phát sinh nhiều tranh luận về phạm vi công việc, tiêu chí kỹ thuật và chất lượng hoàn thiện. Vì vậy, trước khi thi công phòng sạch thực phẩm, cần chuẩn bị đầy đủ các nhóm bản vẽ và tài liệu kỹ thuật liên quan.

Các hồ sơ quan trọng thường bao gồm bản vẽ mặt bằng phân vùng chức năng, bản vẽ luồng người và luồng vật tư, bản vẽ HVAC, bản vẽ cấp gió - hồi gió - xả gió, bản vẽ chênh áp giữa các phòng, bản vẽ điện, chiếu sáng, điều khiển, bản vẽ panel vách, panel trần, cửa phòng sạch, sàn, bo góc, kính quan sát, vị trí thiết bị phòng sạch và danh mục vật tư thiết bị. Với các khu vực có yêu cầu kiểm soát cao, hồ sơ cũng nên thể hiện rõ cấp sạch tham chiếu, nhiệt độ, độ ẩm, số lần trao đổi khí, yêu cầu lọc khí, vị trí đồng hồ chênh áp và logic vận hành của cửa liên động.

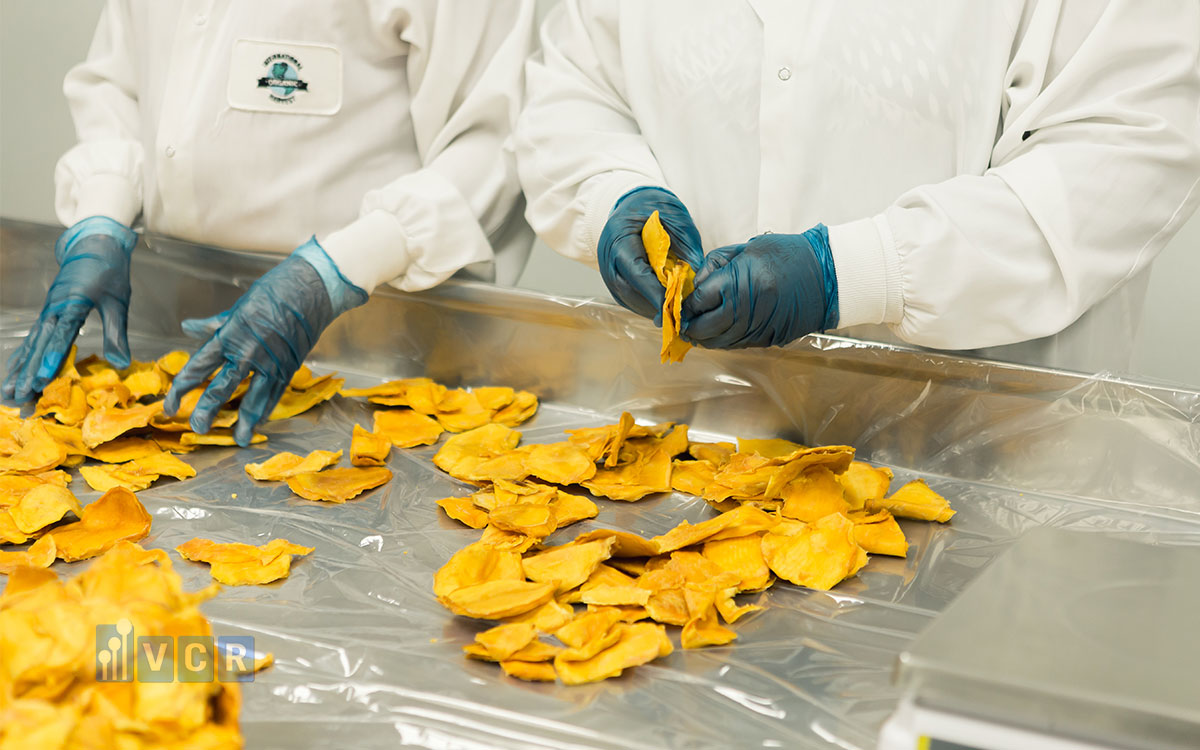

Hồ sơ thiết kế, bản vẽ kỹ thuật và nghiệm thu sau thi công

Hồ sơ thiết kế càng chi tiết thì quá trình thi công càng thuận lợi. Nhà thầu có cơ sở để bóc tách vật tư, lập tiến độ, phối hợp giữa các hạng mục kiến trúc, HVAC, điện, điều khiển và thiết bị phòng sạch. Chủ đầu tư cũng dễ kiểm soát chi phí, hạn chế thay đổi phát sinh và đánh giá được phương án thi công có bám sát mục tiêu vận hành ban đầu hay không. Đặc biệt với phòng sạch thực phẩm, một thay đổi nhỏ về cửa, hướng gió, vị trí Pass Box hoặc đường đi của nhân sự cũng có thể ảnh hưởng đến kiểm soát nhiễm chéo.

Sau khi thi công hoàn thành, nghiệm thu là bước xác nhận phòng sạch có vận hành đúng theo thiết kế hay không. Các hạng mục cần kiểm tra thường gồm độ kín phòng, chênh áp, lưu lượng gió, số lần trao đổi khí, cấp độ sạch, nhiệt độ, độ ẩm, ánh sáng, độ ồn nếu cần và khả năng vận hành của các thiết bị như Pass Box, Air Shower, Interlock, FFU, HEPA Box, đèn phòng sạch và đồng hồ chênh áp. Kết quả nghiệm thu cần được ghi nhận bằng biên bản, thông số đo kiểm và hồ sơ bàn giao để làm cơ sở cho vận hành, bảo trì và đánh giá về sau.

9. Những lỗi thường gặp khi thiết kế phòng sạch thực phẩm

Nhiều sai sót không xuất hiện rõ ngay trên bản vẽ khi thiết kế phòng sạch thực phẩm, nhưng sẽ bộc lộ khi nhà máy bước vào vận hành thực tế. Một phòng sạch có thể nhìn rất hoàn chỉnh khi bàn giao, nhưng nếu cấp sạch, phân vùng, HVAC, vật liệu và thiết bị phụ trợ không đồng bộ, hệ thống vẫn có thể gặp vấn đề về áp suất, độ ẩm, nhiễm chéo, vệ sinh hoặc chi phí vận hành.

Một lỗi phổ biến là chọn cấp sạch không phù hợp. Nếu chọn cấp sạch quá cao so với rủi ro sản phẩm, chủ đầu tư có thể phải đầu tư hệ thống HVAC, lọc khí và năng lượng vận hành lớn hơn mức cần thiết. Ngược lại, nếu chọn cấp sạch quá thấp, khu vực sản xuất có thể khó đáp ứng yêu cầu kiểm soát bụi, vi sinh hoặc audit khách hàng. Vì vậy, cấp sạch cần được xác định dựa trên sản phẩm, công đoạn sản xuất, mức độ tiếp xúc với môi trường và yêu cầu tiêu chuẩn, thay vì chọn theo cảm tính.

Lỗi thứ hai là phân vùng chưa hợp lý, khiến luồng người, luồng nguyên liệu, luồng bao bì, luồng thành phẩm và luồng rác thải giao cắt với nhau. Khi khu vực nguyên liệu thô đi chung đường với khu thành phẩm, hoặc nhân sự từ khu bẩn có thể đi thẳng vào khu sạch mà không qua phòng đệm, nguy cơ nhiễm chéo sẽ tăng lên đáng kể. Thiếu phòng thay đồ, thiếu Air Shower, thiếu Pass Box hoặc bố trí cửa không hợp lý cũng làm suy yếu các lớp kiểm soát trong phòng sạch.

Một nhóm lỗi khác liên quan đến HVAC và chênh áp. Hệ thống HVAC thiếu tải, sai hướng gió, thiếu hồi gió, thiếu xả cục bộ hoặc không kiểm soát được độ ẩm có thể làm phòng sạch mất ổn định khi vận hành. Đặc biệt với thực phẩm bột, sữa, bánh kẹo, gia vị hoặc sản phẩm dễ hút ẩm, độ ẩm không phù hợp có thể gây vón cục, nấm mốc, ngưng tụ và ảnh hưởng trực tiếp đến chất lượng sản phẩm.

Ngoài ra, việc chọn vật liệu khó vệ sinh, bề mặt dễ bong tróc, nhiều khe hở, nhiều góc chết hoặc không phù hợp với hóa chất vệ sinh cũng là lỗi thường gặp. Một số dự án cũng thiếu không gian bảo trì cho lọc khí, đèn, cửa, Pass Box, FFU, HEPA Box hoặc hệ thống điều khiển, khiến việc vận hành dài hạn trở nên khó khăn.

Do đó, thiết kế phòng sạch thực phẩm không nên chỉ được nhìn như một khoản chi phí xây dựng ban đầu, mà cần được xem là khoản đầu tư dài hạn cho chất lượng, vận hành và khả năng tuân thủ. Một thiết kế đúng sẽ giúp nhà máy giảm phát sinh, dễ vệ sinh, dễ nghiệm thu, thuận lợi khi audit và linh hoạt hơn khi mở rộng công suất hoặc thay đổi sản phẩm trong tương lai.

10. FAQ: Câu hỏi thường gặp về quy trình thiết kế phòng sạch thực phẩm

  • Phòng sạch thực phẩm có bắt buộc phải đạt ISO 14644 không?

Không phải mọi phòng sạch thực phẩm đều bắt buộc đạt ISO 14644. Tuy nhiên, ISO 14644 có thể được dùng làm cơ sở tham chiếu để xác định và kiểm tra cấp độ sạch hạt bụi trong không khí, đặc biệt với khu vực đóng gói, sản phẩm hở hoặc sản phẩm có yêu cầu kiểm soát môi trường cao.

  • Thiết kế phòng sạch thực phẩm khác gì phòng sạch dược phẩm?

Phòng sạch thực phẩm thường tập trung vào an toàn thực phẩm, kiểm soát vi sinh, vệ sinh bề mặt, chống nhiễm chéo, nhiệt độ, độ ẩm và điều kiện bảo quản. Phòng sạch dược phẩm thường có yêu cầu nghiêm ngặt hơn về cấp sạch, hồ sơ thẩm định, kiểm soát nhiễm và tuân thủ GMP.

  • Khu đóng gói thực phẩm có cần phòng sạch không?

Điều này phụ thuộc vào loại sản phẩm. Với thực phẩm ăn liền, thực phẩm chức năng, sữa, sản phẩm bột, đồ uống, sản phẩm nhạy cảm với vi sinh hoặc bao bì tiếp xúc trực tiếp với sản phẩm, khu đóng gói có thể cần kiểm soát sạch tốt hơn nhà xưởng thông thường.

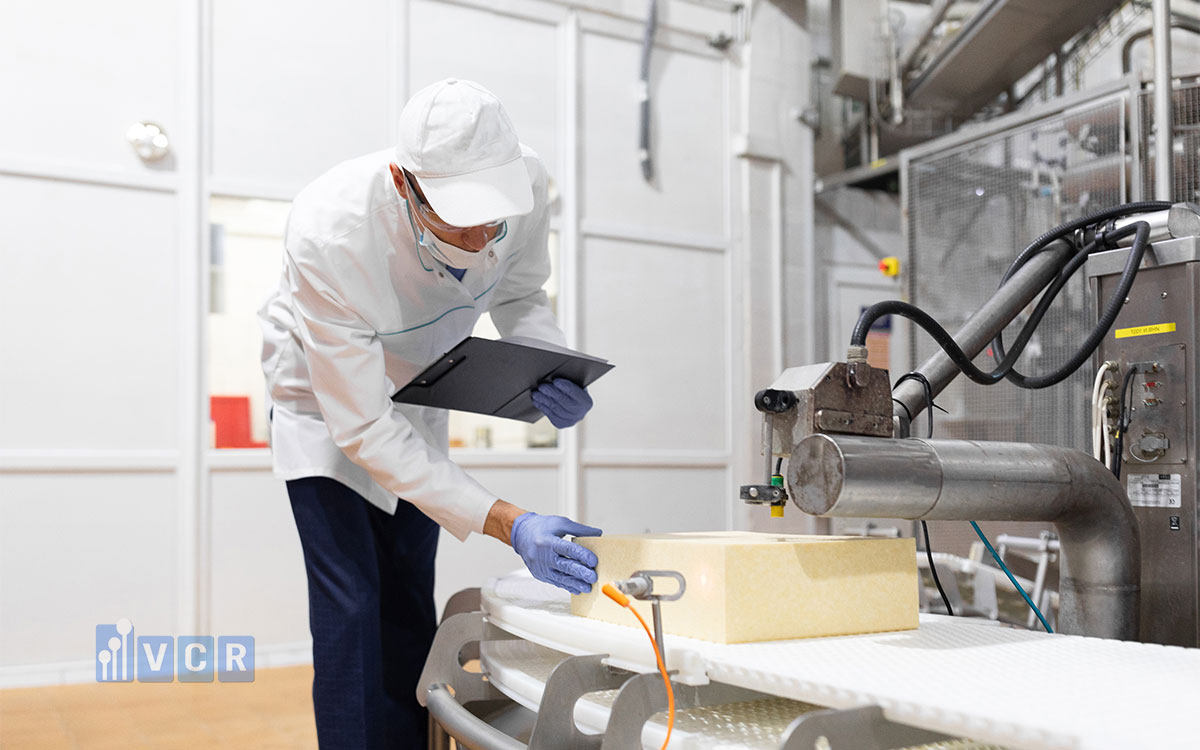

Thiết kế phòng sạch thực phẩm khác gì phòng sạch dược phẩm?

  • Thiết bị nào thường dùng trong phòng sạch thực phẩm?

Các thiết bị thường dùng gồm Pass Box, Air Shower, cửa phòng sạch, Interlock, FFU, HEPA Box, đèn phòng sạch, đồng hồ chênh áp và các thiết bị inox hỗ trợ vệ sinh. Việc lựa chọn thiết bị cần dựa trên luồng vận hành, cấp sạch, áp suất và yêu cầu kiểm soát nhiễm chéo.

  • Khi nào nên thiết kế phòng sạch cho nhà máy thực phẩm?

Nên xem xét thiết kế phòng sạch khi sản phẩm có rủi ro cao về bụi, vi sinh, nhiễm chéo, độ ẩm, yêu cầu xuất khẩu, yêu cầu audit khách hàng hoặc khi nhà máy muốn nâng cấp hệ thống quản lý chất lượng theo HACCP, GMP, ISO 22000 hoặc FSSC 22000.

11. Kết luận: Thiết kế phòng sạch thực phẩm là thiết kế hệ thống kiểm soát rủi ro

Quy trình thiết kế phòng sạch thực phẩm từ A-Z không chỉ là lựa chọn panel, cửa, bộ lọc khí, hệ thống điều hòa hay một vài thiết bị phụ trợ. Về bản chất, đó là quá trình xây dựng một hệ thống kiểm soát rủi ro cho toàn bộ hoạt động sản xuất. Mỗi quyết định trong thiết kế đều có thể ảnh hưởng đến khả năng kiểm soát bụi, vi sinh, nhiệt độ, độ ẩm, chênh áp, nhiễm chéo, vệ sinh và chất lượng sản phẩm sau cùng.

Một thiết kế tốt phải bắt đầu từ sản phẩm và mức độ rủi ro của sản phẩm, sau đó mới xác định tiêu chuẩn áp dụng, cấp sạch, phân vùng chức năng, luồng di chuyển, HVAC, áp suất, nhiệt độ, độ ẩm, vật liệu hoàn thiện, thiết bị phụ trợ và phương án nghiệm thu. Nếu các yếu tố này được xem xét riêng lẻ, phòng sạch có thể đẹp trên bản vẽ nhưng khó vận hành ổn định trong thực tế. Ngược lại, khi toàn bộ hệ thống được thiết kế đồng bộ, nhà máy sẽ dễ kiểm soát môi trường hơn, giảm nguy cơ phát sinh lỗi và thuận lợi hơn trong quá trình vận hành dài hạn.

Thiết kế đúng ngay từ đầu giúp chủ đầu tư giảm chi phí sửa chữa, hạn chế rủi ro khi audit, tăng tính ổn định của sản xuất và hỗ trợ nhà máy thực phẩm duy trì chất lượng sản phẩm một cách bền vững. Vì vậy, phòng sạch thực phẩm cần được nhìn nhận như một khoản đầu tư chiến lược cho an toàn thực phẩm, năng lực tuân thủ và sự phát triển dài hạn của doanh nghiệp.

Nếu bạn là nhà thầu thi công phòng sạch, chủ đầu tư hoặc đơn vị tư vấn đang triển khai dự án phòng sạch thực phẩm, việc lựa chọn thiết bị phù hợp ngay từ giai đoạn thiết kế sẽ giúp hệ thống vận hành ổn định hơn, dễ vệ sinh hơn và thuận lợi hơn khi nghiệm thu. Thiết bị không nên được chọn rời rạc, mà cần đồng bộ với phân vùng, luồng di chuyển, cấp sạch, chênh áp, HVAC và yêu cầu kiểm soát nhiễm chéo của từng nhà máy.

Thiết bị phòng sạch VCR cung cấp các thiết bị phòng sạch chuyên dụng như Pass Box, Air Shower, cửa phòng sạch, Interlock, FFU, HEPA Box, đèn phòng sạch và đồng hồ chênh áp, hỗ trợ các nhà thầu thi công phòng sạch có thêm lựa chọn đồng bộ cho dự án phòng sạch thực phẩm. Việc lựa chọn thiết bị đúng ngay từ đầu sẽ giúp phòng sạch kiểm soát môi trường tốt hơn, vận hành ổn định hơn và phù hợp hơn với yêu cầu thực tế của từng sản phẩm, từng quy trình và từng nhà máy.
